快恢復二極管是指反向恢復時間很短的二極管（5us以下），工藝上多采用摻金措施，結構上有采用PN結型結構，有的采用改進的PIN結構。其正向壓降高于普通二極管（1-2V），反向耐壓多在1200V以下。從性能上可分為快恢復和超快恢復兩個等級。前者反向恢復時間為數百納秒或更長，后者則在100納秒以下。
肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管，簡稱肖特基二極管(Schottky Barrier Diode），具有正向壓降低（0.4--0.5V）、反向恢復時間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，多用于低電壓場合。這兩種管子通常用于開關電源。
肖特基二極管和快恢復二極管區別：前者的恢復時間比后者小一百倍左右，前者的反向恢復時間大約為幾納秒。
前者的優點還有低功耗，大電流，超高速！電氣特性當然都是二極管。
快恢復二極管在制造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢復二極管主要應用在逆變電源中做整流元件。
肖特基二極管：反向耐壓值較低40V-50V，通態壓降0.3-0.6V，小于10nS的反向恢復時間。它是具有肖特基特性的“金屬半導體結”的二極管。其正向起始電壓較低。其金屬層除材料外，還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用硅或砷化鎵，多為N型半導體。這種器件是由多數載流子導電的，所以，其反向飽和電流較以少數載流子導電的PN結大得多。由于肖特基二極管中少數載流子的存貯效應甚微，所以其頻率響僅為RC時間常數限制，因而，它是高頻和快速開關的理想器件。其工作頻率可達100GHz。并且，MIS（金屬－絕緣體－半導體）肖特基二極管可以用來制作太陽能電池或發光二極管。
快恢復二極管：有0.8-1.1V的正向?qū)▔航担?5-85nS的反向恢復時間，在導通和截止之間迅速轉換，提高了器件的使用頻率并改善了波形?？旎謴?fù)二極管在制造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢復二極管主要應用在逆變電源中做整流元件。
通常，5~20A的快恢復二極管采用TO-220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO-3P塑料封裝，5A一下的快恢復二極管則采用DO-41，DO-15，或D0-27等規格塑料封裝。
傳統的快速整流二極管使用摻金或鉑的外延片以控制載流子壽命，但這些二極管表現出了以下的技術缺點：
1．正向電壓降Vf隨著溫度的升高而降低；
2．高溫下漏電流大；
3．高溫下快速di/dt時開關不穩定。
有一種二極管稱為SONIC二極管，其反向恢復時間比較長，約0.2～0.4μs，軟度因子在0.7左右。在制造中除了采用平面結終止結構，玻璃鈍化并有硅橡膠保護外，還采用了從硅片背面進行深擴散磷和控制軸向壽命抑制因素，使快速二極管的反向恢復電流衰減較慢，具有反向“軟恢復”特性，防止在高頻應用時在硬關斷過程中產生過高的反向尖峰電壓，保護了開關器件及其二極管自身。該二極管在整個工作溫度范圍內性能穩定，并且對于溫度的變化正向電壓降的變化可以忽略不計。該二極管是為高頻應用設計的，在高頻應用時穩定可靠。
新的快速軟恢復二極管－SONIC二極管系列克服了這些缺點，它們的優點為：
1．并聯二極管工作時正向電壓降Vf與溫度無關；
2．阻斷電壓穩定，漏電流比摻金和鉑的?。?nbsp;
3．快速軟恢復二極管在高溫下反向漏電流從 25℃到125℃比摻鉑FRED少50%。

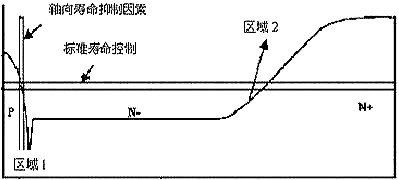

SONIC二極管采用磷深擴散和軸向壽命抑制因素，電壓從600V至1800V，如圖1所示。在硼中受控的軸向壽命抑制因素用來控制區域1中空穴的發射效率。區域2所示的軟N區為軟恢復提供了額外電荷?？昭ǖ妮^低的發射效率使得器件的正向電壓降對溫度不太敏感，這有利于二極管并聯工作，并且在高溫時開關損耗最小。利用電子輻照作為附加的標準壽命抑制因素，二極管的軟度可以得到進一步控制。
圖1 SONIC軟恢復二極管的壽命控制
該二極管恢復波形異常的平滑沒有振蕩，所以電磁干擾EMI值非常低。這種軟恢復二極管不僅導致開關損失減少，而且允許去除二極管的并聯RC緩沖器。采用軸向壽命抑制因素可以得到最佳性能的二極管。
電力電子學中的功率開關器件（IGBT、MOSFET、BJT、GTO）總是和快速二極管相并聯，在增加開關頻率時，除傳導損耗以外，功率開關的固有的功能和效率均由二極管的反向恢復特性決定。所以對二極管要求正向瞬態壓降小，反向恢復時間斷，反向恢復電荷少，并且具有軟恢復特性。
反向峰值電流IRM是另一個非常重要的特性。反向電流衰變的斜率dirr/dt由芯片的工藝技術和擴散參數決定。在電路中，這個電流斜率與寄生電感有關，例如連接引線，引起過電壓尖峰和高頻干擾電壓。dirr/dt越高（“硬恢復”特性），二極管和并聯的開關上產生的附加電壓越高。反向電流的緩慢衰減（“軟恢復”特性）是令人滿意的特性。
所有的FRED二極管都采用了“軟恢復”特性，SONIC二極管的恢復特性更“軟”，它們的阻斷電壓范圍寬，使這些快速軟恢復二極管能夠作為開關電源(SMPS)的輸出整流器，以及逆變器和焊接電源中的功率開關的保護二極管和續流二極管。
