圖]0.11示出典型的CMOS規范邏輯IC的工作電源電壓范圍。與雙極型TTL(Transistor Transistor Logic)的5v土o. zsv相比，工作電壓范圍寬。這是因為CMOS器件的構造設計是p溝MOS與n溝MOS對稱的／互補的，即便電源電壓變化，電路閾值總是在電壓的1/2左近。而且，即便電壓降低，電壓驅動型的CMOS電路的輸出電壓連續取出電源或者GND電平。就是說，在邏輯電路的前級-后級，能夠牢靠地傳送邏輯信號。

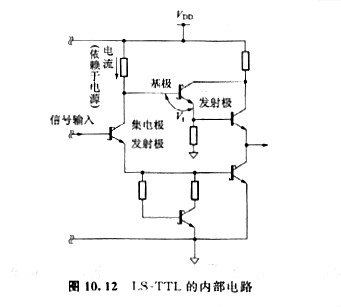

TTL中，如圖10. 12所示，傳輸信號的輸入閾值電壓VT由基極—發射極間的正向電壓決議，這個值不怎樣隨電源電壓變化。但是，這個輸入信號電平由流過前級晶體管的集電極—發射極問的電流產生的電壓降來決議。由于這個電流受電源電；壓的影響大，所以前級晶體管的輸出信號電平與后級晶體管的閾值電壓會呈現差距，導致無法工作。
普通來說MOS器件的閾值電壓大約是0.6V，所以作為CMOS器件肯定“H”與“L”的工作的界限能夠設定為0.6+o.6=1. 2V。這里是指無負載狀態（電流開始活動的狀態）CMOS器件的工作界線點，由于負載條件的變化，這個界限點會有挪動。
