一、開關電源的基本概念
電源是將各種能源轉換成為用電設備所需電能的裝置，是所有靠電能工作的裝置的動力源泉。直流開關電源是一種由占空比控制的開關電路構成的電能變換裝置，用于交流一直流或直流一直流電能變換，通常稱其為開關電源(Switched Mode Power Supply——SMPS)。其功率從零點幾瓦到數十千瓦，廣泛用于生活、生產、科研、軍事等各個領域。彩色電視機、VCD播放機等家用電器，醫用X光機、CT機，計算機設備，工業用的電解、電鍍、充電、焊接、激光等裝置，以及飛機、衛星、導彈、艦船中，都大量采用了開關電源。開關電源的能量轉換形式如圖1所示。
圖1 開關電源的能量轉換形式
顧名思義，開關電源的核心為電力電子開關電路，根據負載對電源提出的輸出穩壓或穩流特性的要求，利用反饋控制電路，采用占空比控制方法，對開關電路進行控制。開關電源的這一技術特點使其同其他形式的電源，如采用調整管的線性電源和采用晶閘管的相控電源相比具有兩個明顯的優點：
1.效率高
采用占空比控制的開關電路，在理想情況下，只進行能量的變換而沒有損耗。實際上，電路中開關器件存在通態壓降、斷態漏電流、開關損耗等非理想因素，電感和電容元件也有等效串聯電阻和漏電流等非理想因索，所以存在損耗。但電路的總效率仍能達到85%～98%，遠遠高于靠動態電阻調節的線性電源，通常比相控電源的效率也要高些。
2.體積小、重量輕
開關電源采用較高的開關頻率，一般高于20kHz這一人耳的聽覺極限。因此電路中的電感、電容等濾波元件和變壓器都大大減小。而線性電源和相控電源通常都需要采用很大的濾波元件和笨重龐大的工頻變壓器。所以在同等功率的條件下，開關電源的體積和重量僅為線性電源和相控電源時的1/10。另外，開關電源的效率較高，需要的散熱器也較小，這在很大程度上減小了體積和重量。同時，還節省了很多硅鋼片、銅、鋁等原材料。
因?yàn)榫哂羞@些優點，開關電源的應用越來越廣泛，大有取代線性電源和相控電源的趨勢。值得注意的是，開關電源的輸出噪聲和紋波一般比線性電源大，所以在需要非常低的噪聲與紋波(如紋波峰峰值要小于5～10mV)的情況下，仍需要線性電源，由于大功率全控型開關器件以及高頻磁性元件技術的局限，在需要的功率非常大(1MW以上)時，仍需采用相控電源。但隨著控制技術和元器件技術的不斷發展，開關電源的各方面的性能都在不斷提高，容量也在不斷擴大。
二、開關電源的分類
開關電源的分類原則較多，較常見的有按其是否具備電能回饋能力分類、能否隔離分類和按照其采取的開關電路形式來分類。
通常并不需要開關電源具備使電能從負載側回饋到電源側的能力，因此大多數電源是不能回饋的，然而有些特定的應用，如蓄電池充放電電源，卻需要電能能夠在電源與負載間雙向流動，這時就需要能回饋電能的電源。
按照開關電源的輸入與輸出間是否電氣隔離，可以將其分為非隔離型和隔離型兩大類，輸入與輸出間不具備電氣隔離能力的為非隔離型，具備電氣隔離能力的為隔離型。值得說明的是，與同等電壓，電流、功率的非隔離型開關電源相比，隔離型開關電源的電路較為復雜、效率略低、成本也有所增加。但在實際應用中，仍廣泛采用隔離型開關電源，這有以下幾方面的原因：
1)負載要求電源的輸出端與輸入端電氣隔離。
2)需要相互隔離的多路輸出。
3)輸出電壓與輸入電壓的比例遠小于1或遠大于1。
根據開關電源所采用的開關電路的形式，可以將開關電源分成很多種，這在以后的文章中還要詳細介紹。
根據以上的原則，可以將開關電源按圖2分類。

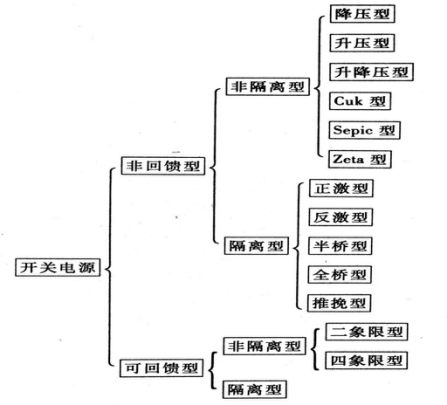

圖2 開關電源的分類
三、開關電源的技術要點
開關電源技術包含以下重要的組成部分：
1.元器件技術
包括涉及開關器件的電力電子器件技術和涉及變壓器、電感等主要磁性元件的磁技術，以及涉及電容等其他無源元件的技術。
2.電路技術
主要研究各種基本開關電路和相應的軟開關電路，以及各種吸收電路等。
3.控制技術
主要研究適用于開關電源的各種開關控制方法，如電壓模式控制和各種電流模式控制等。
4.電磁兼容技術
研究開關電源中電磁干擾的產生、傳播和抑制等問題。
5.散熱技術
利用傳熱學理論，分析和解決開關電源主要發熱元件的散熱問題。
