    貼片三極管基極下拉電阻作用圖
    貼片三極管基極下拉電阻作用有以下四點:
    1、防止貼片三極管受噪聲信號的影響而產生誤動作,使晶體管截止更可靠!貼片三極管的基極不能出現懸空,當輸入信號不確定時(如輸入信號為高阻態時),加下拉電阻,就能使有效接地。特別是GPIO連接此基極的時候,一般在GPIO所在IC剛剛上電初始化的時候,此GPIO的內部也處于一種上電狀態,很不穩定,容易產生噪聲,引起誤動作!加此電阻,可消除此影響(如果出現一尖脈沖電平,由于時間比較短,所以這個電壓很容易被電阻拉低;如果高電平的時間比較長,那就不能拉低了,也就是正常高電平時沒有影響),但是電阻不能過小,影響泄漏電流!(過小則會有較大的電流由電阻流入地)
    2、當三極管開關作用時,ON和OFF時間越短越好,為了防止在OFF時,因晶體管中的殘留電荷引起的時間滯后,在B,E之間加一個R起到放電作用。高頻,深飽和時特別要注意。(次要)
    3 、三極管基級加電阻主要是為了設置一個偏置電壓,這樣就不會出現信號的失真(這在輸入信號有交流時極其重要:如當溫度上升時,Ic將增大,導致Ie也會增大,那么在Re上的壓降也增大,而Vbe=Vb-IeRe,而Vb此時基本上被下拉電阻保持住,所以使Vbe減小。當然這個減小對0.7v來說是很小的,是從微觀上去分析的。Vbe的減小,使Ib減小,結果牽制了Ic的增加,從而使Ic基本恒定。這也是反饋控制的原理)。

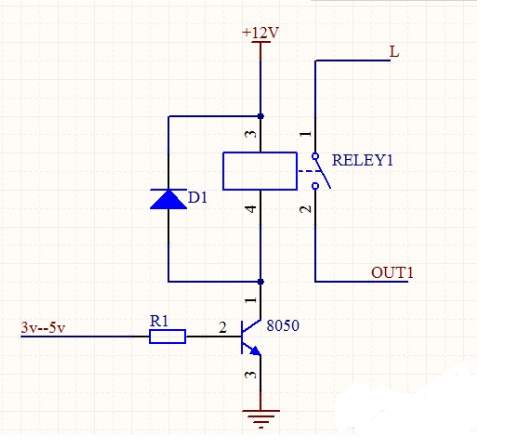

    貼片三極管基極下拉電阻作用
    如上圖所示,而且同時還是為了防止輸入電流過大,加個電阻可以分一部分電流,這樣就不會讓大電流直接流入三極管而損壞其.至于為了放電,一般是在MOS管中才用,貼片三極管這個問題不大.
    4、如果三極管不接下拉電阻,就不能設定偏置電壓,這樣會產生輸入信號的交越失真,并且輸 入電流過大的時候會導致大電流直接流入三極管而損壞其.三極管我們分析的時候有時候總是認為它的內部是有二極管的效應的,但這樣是錯誤的認識,應該更正.而MOS管同樣需要一個偏制電壓,而下拉電阻可以起到這樣的作用,我們一般稱之為GATE偏制.由于MOS管內部的三個級是彼此絕緣的,所以自然會有電容效應在,當信號消失的時候內部的等效電容可以通過下拉電阻進行放電.而且也是必須的,否則會邏輯出錯.
    接下拉電阻時還要注意:
    1、下拉電阻阻值不能太大,不然會導致流入基級的電流太小;
    2、如果是高速開關信號,盡量在下拉電阻上并連一個電容以提高高速性能;
