幾種常見的雙電源裝置介紹
做過市電的雙電源切換配電箱，控制線路里添加繼電器，再外接遠程控制線實現主備電源遠程切換和監控。自己畫CAD圖紙，和同事共同打孔、定位、安裝、測試，不亦樂乎！當時剛工作，做完很有成就感?，F在回想，其實也很簡單，只要控制兩個接觸器的線圈就行了，實現兩個交流市電切換。
在此總結一下自己身邊有哪些雙電源設備。
1、STS靜態切換開關
靜態切換開關使用晶閘管完成兩個交流單無中斷切換。維諦UPS內部，旁路與主路間是STS； 維諦STS，切換兩個系統輸出，即使兩個電源不同步也可以無間斷切換。
2、ATS自動轉換開關

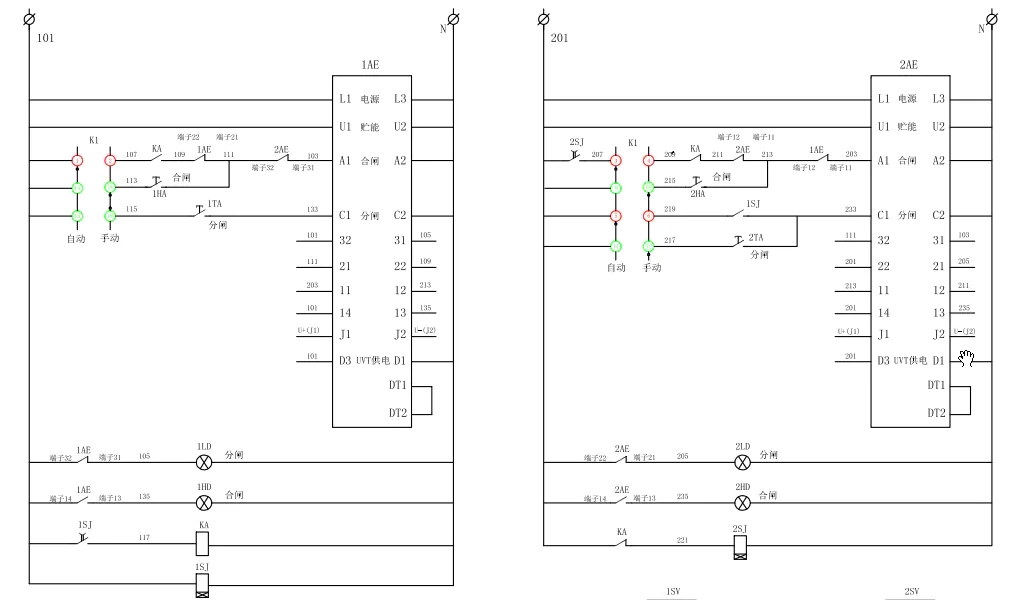

自動轉換開關是機械開關，切換存在時間，切換時負載會中斷。像配電箱一樣，可以控制兩個接觸器來完成切換。大負載時，接觸器往往容量受限，需要使用框架斷路器，利用框架的控制線路來完成兩路交流電切換，同時兩個框架斷路器還可以增加機械互鎖功能?，F有個三菱框架控制線路圖，是當時更換框架斷路器時，一步步找線理出來的圖紙，請大家參考學習，看看控制功能。

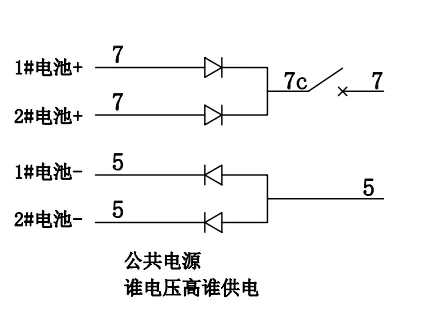

3、二極管實現兩路直流切換
在兩個發電機的二次控制線路中，需要直流電源進行供電控制，但兩個發電機有兩組電池，需要選擇一路供電。四個二極管搞定，誰電壓高誰供電，但是二極管要選擇功率稍大的電力二極管。

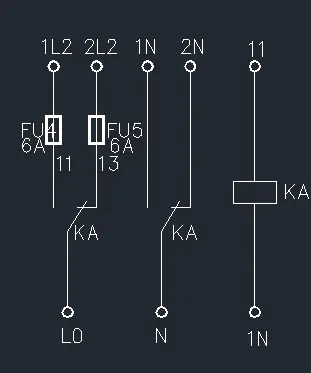

4、一個繼電器切換兩路交流電
控制線路需要從兩路交流電選擇一路，一個繼電器可以簡單完成這個功能。1號電源有電就有1號電源，無電就切換到2號電源。此方法是給二次控制線路供電，一次線路傳遞能量不可用。
5、交直流供電的通信設備
通信機房很多設備是交流和直流供電，交流是UPS輸出，直流是直流電源輸出。按照配置要求，直流電源不經過UPS。對于通信設備而言，其實交流接入后，里面的整流器會將交流變換為直流供電?，F在討論一下怎么保持交流電源為主用呢？沒有拆卸過通信設備（太貴不敢拆），我的理解是和上面第3個二極管切換兩路直流一樣的，只是交流電整流輸出的電壓調節到比直流電源輸出電壓稍高，這樣交流電就為主用了。交流電一掉電，直流電電壓還在，保障通信設備電源不中斷。不知道真實情況是不是這樣，望指教。
在網絡論壇上看到一則帖子，白天要太陽能供電，晚上市電整流供電，除非白天太陽能供電不足才市電供電。是不是可以套用上面的方法呢？
6、兩路交流供電負載均衡

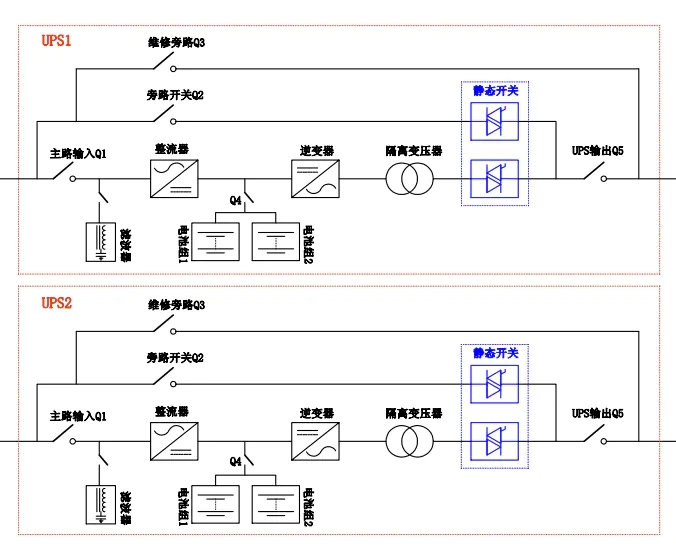

怎么負載均衡，就是兩個交流電源電流接近。舉例兩個UPS組成并機系統，UPS輸出要均流，怎么辦呢。誰電壓高誰強勢，電流就往哪里走，那電流低了怎么辦，微調高電壓就行了。查看艾默生UPS手冊，UPS并機時，輸出可以增加均流電感，把兩個UPS輸出的阻抗拉到差不多，減少輸出電纜電阻不一等不均流的因素。
