    穩壓二極管識別以及檢測
    穩壓二極管
    穩壓二極管是電子電路特別是電源電路中常見元器件之一,與普通二極管不同的是,它常工作于PN結的反向擊穿區,只要其功耗不超過最大額定值,就不致損壞。
    1.穩壓二極管的識別
    常見的穩壓二極管有兩只引腳,但也有少數穩壓二極管為三只引腳(如2DW7),除通過外殼的標志識別外,初學人員更應學會用萬用表區別穩壓二極管與普通二極管。
    (1)穩壓二極管正、負極的識別方法。穩壓二極管正、負極的識別方法和普通二極管相同,可利用PN結正、反向電阻不同的特性進行識別,實踐中常用指針式萬用表的R×1k檔測量兩引腳之間的電阻值,紅、黑表筆互換后再測量一次。兩次測得的阻值中較小的一次,黑表筆所接引腳為穩壓二極管正極,紅表筆所接引腳為負極。有三只引腳的穩壓管從外形類似三極管,但其內部是兩只正極相連的穩壓二極管,如附圖所示。這種穩壓管正、負極的識別方法與兩只引腳的穩壓管相同,只需測出公共正極(即第腳),另兩腳均為負極。
    (2)普通二極管與穩壓二極管的區分方法。先將萬用表置R×1k檔,按前述方法測出二極管的正、負極;然后將黑表筆接被測二極管負極,紅表筆接二極管正極,此時所測為PN結反向電阻,阻值很大,表針不偏轉。然后將萬用表轉換到R×10k檔,此時表針如果向右偏轉一定角度,說明被測二極管是穩壓二極管;若表針不偏轉,說明被測二極管可能不是穩壓二極管(說明:以上方法僅適于測量穩壓值低于萬用表R×10k檔電池電壓的穩壓二極管)。
    上述測量方法的原理是,萬用表R×10k檔的表內電池電壓比R×1k檔高得多,若穩壓二極管的穩壓值低于該電池電壓,則用R×10k檔測量時穩壓二極管的PN結就會齊納擊穿,表現為阻值讀數下降許多。而普通二極管的反向耐壓均較高,R×10k檔的表內電池電壓不足以使其反向擊穿。當然,如果穩壓二極管的穩壓值高于表內電池電壓,表針也不會偏轉,用上述方法也就不能區分被測二極管的類型了。

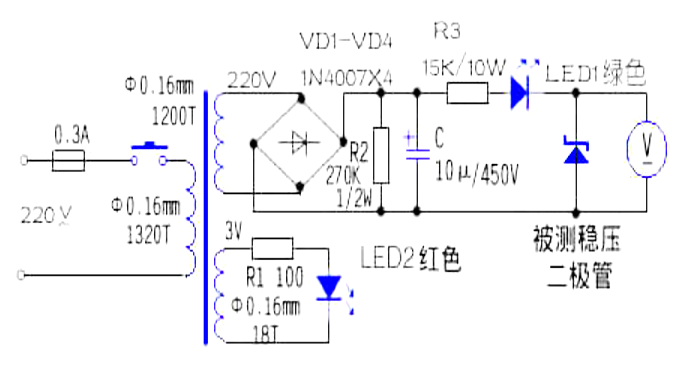

    2.穩壓二極管的檢測
    用萬用表R×1k檔測量其正、反向電阻,正常時反向電阻阻值較大,若發現表針擺動或其它異常現象,就說明該穩壓管性能不良甚至損壞。用在路通電的方法也可以大致測得穩壓管的好壞,其方法是用萬用表直流電壓檔測量穩壓管兩端的直流電壓,若接近該穩壓管的穩壓值,說明該穩壓二極管基本完好;若電壓偏離標稱穩壓值太多或不穩定,說明穩壓管損壞。
