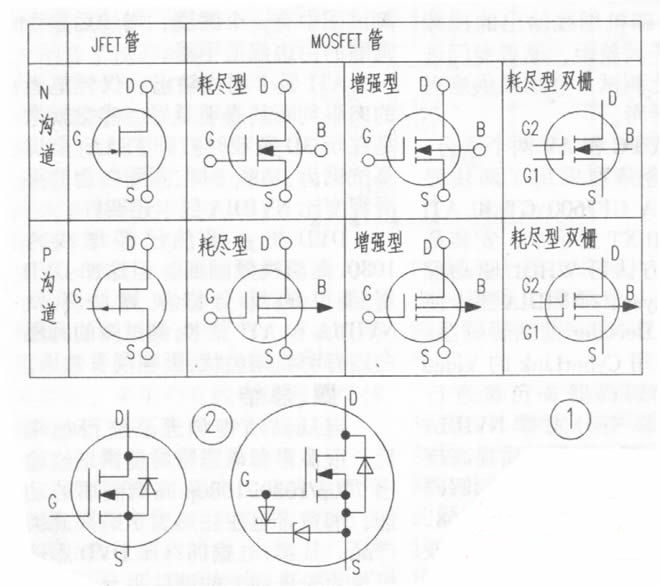

場效應管可分為結型場效應管(簡稱JFET)和絕緣柵場效應管(簡稱MOS管或MOSFET)兩種。每種又可分為N溝道和P溝道兩類，N溝道和P溝道場效應管工作原理相同，只是工作電壓極性相反，這就像三極管有NPN型和PNP型之分一樣。增強型和耗盡型之分，有關圖形符號如圖1。
結型場效應管的源極S和漏極在制造工藝上是對稱的，可以互換使用。如筆者把3DJ6應用于功效前置級，D、S極互換后，電路工作狀態并無變化。
MOS管的襯底B與源極如果不連在一起，則D、S極可以互換，但有的MOS管由于結構上的原因(即襯底B與源極S連在一起)，其D、S極不能互換。作開關管用的場效應管，一般都是功率型NMOS管，就屬于這種特例。對于增強型NMOS管，從其轉移特性看，其Ugs要大于開啟電壓(一般為幾伏)，管子才導通。而耗盡型NMOS管盡管Ugs可以為正、零或負值，但其Ugs=Up時(Up稱夾斷電壓，為負的幾伏)，Id=0，管子截止，所以對于NMOS管，實際使用時，G極對地電位較低，若S極接供電(高電位)，則Ugs遠小于0，超出管子的使用條件，必使管子擊穿損壞。
從輸出特性看，對于功率型NMOS管，工作時Uds>0，其漏極擊穿電壓V(br)ds很高，反之Usd很低，若S接高電位，D接低電位，則MOS管將被擊穿。轉載請注明轉自“維修吧-http://www.weixiu8.com”
綜上所述，MOS管的D、S極不可隨便對調使用，功率型MOS管其D、S極絕不能互換。對于功率型MOS管，D、S極間多接有保護二極管D，有的G、S間極也接有保護二極管，見圖2。
用指針萬用表R×100擋測試MOS管任意兩腳間的正反向電阻值，有5次為∞，一次較小，為幾百歐，否則管子一定損壞。阻值較小的這一次，對于NMOS管紅表筆接D極、黑筆接S極；對于PMOS管，紅筆接S極、黑筆接D極，余下的是G極。由此可見D、S極間接的非普通二極管，筆者試過對于圖1結構的管子(如2SK727、2SK2828)即使用500型萬用表的R×10k擋測，紅筆接S極、黑筆接D極，阻值仍為∞。
