二極管整流和側同步整流AC/DC與轉換器比較
  • 發布時間:2021-06-15 18:19:30
  • 來源:
  • 閱讀次數:
二極管整流和側同步整流AC/DC與轉換器比較
本文給出了一組數據,是二次側替換前的二極管整流方式 AC/DC 轉換器和將二次側替換為二次側同步整流用電源 IC BM1R00147F 之后的 AC/DC 轉換器的效率比較數據。
二次側二極管整流方式 AC/DC 轉換器和二次側同步整流方式 AC/DC 轉換器的效率比較
本系列文章探討了旨在將現有二次側二極管整流方式 AC/DC 轉換器的二次側替換為二次側同步整流用電源 IC,改為同步整流方式來改善效率的設計   。這里給出使用替換前的二次側二極管整流方式、替換為 BM1R00147F 后的高邊型和低邊型共 3 種評估板實測效率得出的結果。測試條件為輸入電壓 400VDC、輸出電壓 5VDC、輸出電流 0~10A。
二極管整流

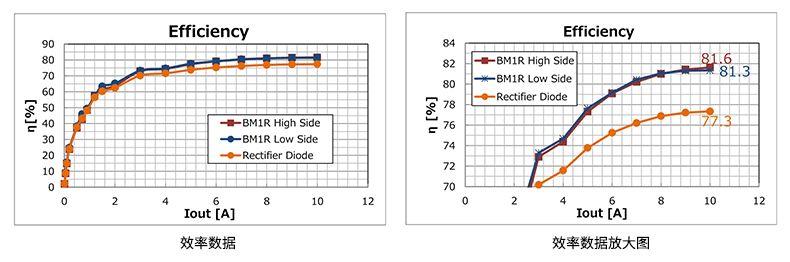

上圖為輸出電流(Iout)整個范圍的效率。橙色曲線是替換前的二極管整流方式的效率。藍色和紅色為替換為同步整流方式后的效率,藍色為低邊型,紅色為高邊型。由于兩者的效率幾乎同等,所以高邊型的紅色曲線隱藏在低邊型的藍色曲線后面。從圖中還可以看出橙色的二極管整流方式的效率較差,右側是將縱軸放大后的圖。
結果表明,在   負載 10A 條件下,替換前的二次側二極管整流方式的效率為 77.3%,替換后為 81.3%(低邊)和 81.6%(高邊),效率提高了 4%。
該效率差主要是二次側整流二極管和替換后的 MOSFET 的損耗差。二次側整流二極管通常使用 FRD(快速恢復二極管)和 SBD(肖特基勢壘二極管)等。   中的電源所使用的這些二極管的 VF 通常為 0.5A~1V 左右,因此根據簡單的傳導損耗公式 VF×Iout,假設 VF 為 1V,計算當 Iout=10A 時的損耗,得出 10W 的傳導損耗。而用于替換的 MOSFET 的傳導損耗 Ron×Iout2,在 Ron=4mΩ(根據 MOSFET 規格)時僅為 0.4W,是二極管的 1/25。
當然,實際的效率必須考慮開關損耗等其他損耗因素,因此不會這樣簡單地比較,但二次側整流元件的損耗是主要損耗,這一點是可以理解的。所以可以說,在無法顯著改善二極管自身 VF 特性的情況下,改為二次側同步整流方式是大幅改善二次側二極管整流方式 AC/DC 轉換器效率的有效選擇。

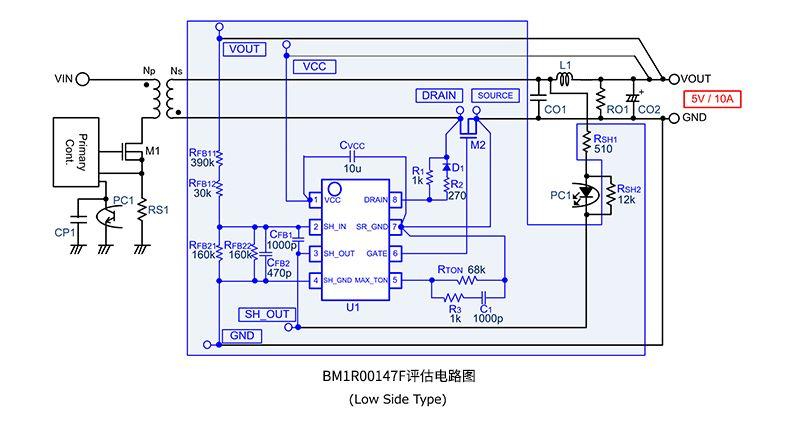

下面給出所用評估板的電路圖和部件表作為參考。請注意,這里提到的效率僅是該評估中的結果,效率可能會因所使用部件的特性波動和 PCB 布局等的不同而有所變動。
