    MOS管,MOS管串聯介紹

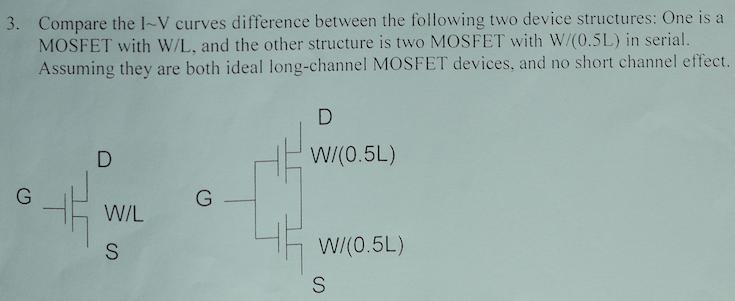

    MOS管串聯
    MOS管串聯
    I-V曲線本來應該一樣,但是由于effL,PSE的存在,以及間接導致的DIBL,都會讓這兩個曲線有區別
    長溝道器件,兩者近似。短溝道器件差別大。
    其實單純從W/L上考慮應該是沒有區別的。
    使用兩個(或多個)串聯,提高L。
    我認為好處如下:
    正如二樓所說,避免使用倒比管(W/L遠小于1時);
    通過拆分為多個管子串聯時,在layout上容易布局、匹配;
    串聯時,如果SD電壓降低,一個管子進入線性區,但可保證另外一個工作在飽和區。
    單純從w/l考慮,也應該考慮背柵效應的影響
    低功耗中常用到
    兩個nmos管串聯下面的mos管為什么下面的一直在線性區 ?
    上面的NMOS如果要開啟,那么它的G必然比S要高出VT0;
    那么下面的NMOS的G必然比D要低于一個VT0(兩個管子的G電位一樣,上面的S就是下面的D);
    那么下面的管子不就在線性區域嗎!
    那么當有電流I流過這2個NMOS時,下面管子M1的Vgs1 〉上面管子M2的Vgs2 (因為Vds1〉0),要保證I1=I2,則必須是M1在線形區,M2飽和區。
    并聯相當于增加W,而串聯是不是增加L?
    串聯是不是要一個管子的源極接另一個管子的漏極,而它們的柵極要連在一起,是應該
    這樣接嗎? 但如果我把兩個串聯后的管子再連成二極管負載的形式,其中一個管子總工作在線性區(因為vgs太大,而vds過小),不能保證一個管子在恒流區,這樣用可以嗎,能相當于增加了L嗎?
    并聯相當于增加W,而串聯是不是增加L?
    是,如果sub接source的話

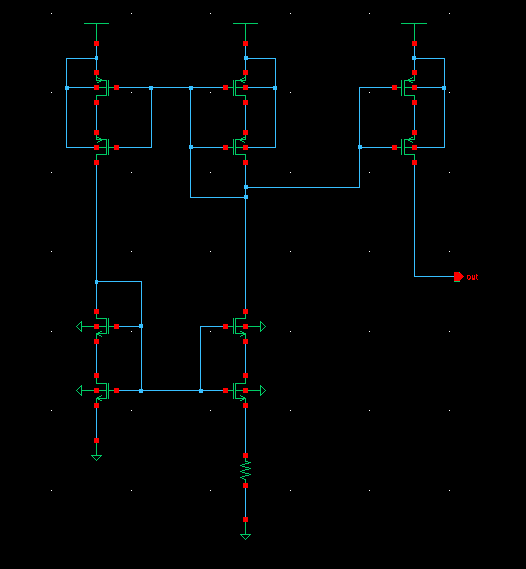

    MOS管串聯
    這應該是電流鏡電路吧,中間的管子應該比靠近電源和地的管子要寬得多吧? 這樣的話主意是使中間管子的柵源電壓約等于閾值電壓,左右兩路靠近電源和地的管子的柵漏電壓就被clip一個閾值電壓的值處,使左右兩路漏端電壓較為精確匹配,同時也可以使輸出擺幅最大化。
    也可看成是由靠近電源的管子引入了一個源級負反饋,是電流匹配更好,PSRR也更好
    想請問一下:假如兩個10u/5u+10u/2.5u串接同單獨的一個10u/7.5u管子做電流鏡,有區別嗎?我覺得表面上靠近電源和地的管子漏端電壓被嵌住了,但也不排除某一個管子進入線性區,匹配同樣不好!所以兩個管子串聯跟相應地增加一個管子的L效果沒什么區別,個人看法請指正
    靠近vdd的pmos管子如果Vg-Vd的絕對值為Vth的話,那就是處于臨界飽和了,再下面的管子飽和否我覺得比較起來沒那么重要。其實就算處于線性區同時match Vg和Vd的我也見過,扯遠了。疊著的兩個管子合起來的話l大些,管子的match好些,但你不能牽著Vd,哪個更match些好難說, 但如果管子上了一定的尺寸后我相信match Vd會更好些
    很簡單,共源共柵結構的作用就是隔離,
    使得漏端電與輸出隔離,減小溝長調制產生的失配
    這是self cascode的current mirror
    利用self cascode降低channel length modulation effect
    如此接法mos將等效為(W/L)equal=1/[(L/W)1+(L/W)2]
