MOS管ESD擊穿改善
MOS管具有防靜電、防浪涌保護電路不受侵害的優點而深受電子行業的喜愛，ESD靜電無處不在，存在于任何的電子產品中，令人防不勝防。

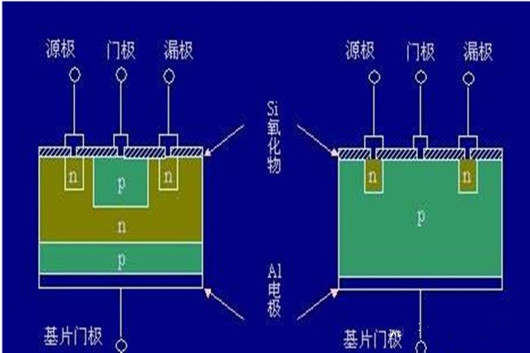

然而MOS管卻又是一個ESD靜電敏感器件,它本身的輸入電阻很高，而柵-源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電,又因在靜電較強的場合難于泄放電荷，容易引起靜電擊穿。
MOS管被ESD擊穿的改善方法
一、MOS管本身的輸入電阻很高，而柵源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電，而少量電荷就可在極間電容上形成相當高的電壓(U=Q/C)，將管子損壞。
雖然MOS管輸入端有抗靜電的保護措施，但仍需小心對待，在存儲和運輸中最好用金屬容器或者導電材料包裝，不要放在易產生靜電高壓的化工材料或化纖織物中。
組裝、調試時，工具、儀表、工作臺等均應良好接地。要防止操作人員的靜電干擾造成的損壞，如不宜穿尼龍、化纖衣服，手或工具在接觸集成塊前最好先接一下地。
對器件引線矯直彎曲或人工焊接時，使用的設備必須良好接地。
二、MOS管電路輸入端的保護二極管，其通時電流容限一般為1mA，在可能出現過大瞬態輸入電流(超過10mA)時，應串接輸入保護電阻。因此應用時可選擇一個內部有保護電阻的MOS管應。
還有由于保護電路吸收的瞬間能量有限，太大的瞬間信號和過高的靜電電壓將使保護電路失去作用。
所以焊接時電烙鐵必須可靠接地，以防漏電擊穿器件輸入端，一般使用時，可斷電后利用電烙鐵的余熱進行焊接，并先焊其接地管腳。

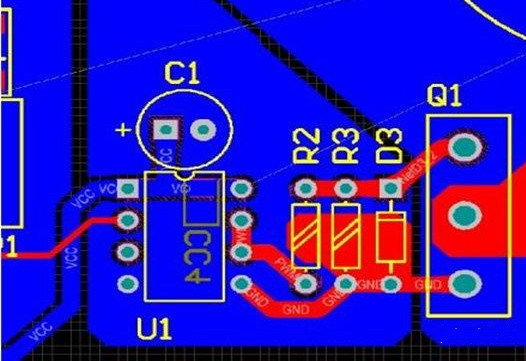

MOS管是電壓驅動元件，對電壓很敏感，懸空的G很容易接受外部干擾使MOS管導通，外部干擾信號對G-S結電容充電，這個微小的電荷可以儲存很長時間。
在試驗中G懸空很危險，很多就因?yàn)檫@樣爆管，G接個下拉電阻對地，旁路干擾信號就不會直通了，一般可以10~20K。
這個電阻稱為柵極電阻，作用1：為場效應管提供偏置電壓;作用2：起到瀉放電阻的作用(保護柵極G~源極S)。
第一個作用好理解，這里解釋一下第二個作用的原理：保護柵極G~源極S：場效應管的G-S極間的電阻值是很大的，這樣只要有少量的靜電就能使他的G-S極間的等效電容兩端產生很高的電壓；
如果不及時把這些少量的靜電瀉放掉，他兩端的高壓就有可能使場效應管產生誤動作，甚至有可能擊穿其G-S極;這時柵極與源極之間加的電阻就能把上述的靜電瀉放掉，從而起到了保護場效應管的作用。
