開關電路分析,加速電容的作用圖解析
  • 發布時間:2022-06-29 21:01:14
  • 來源:
  • 閱讀次數:
開關電路分析,加速電容的作用圖解析

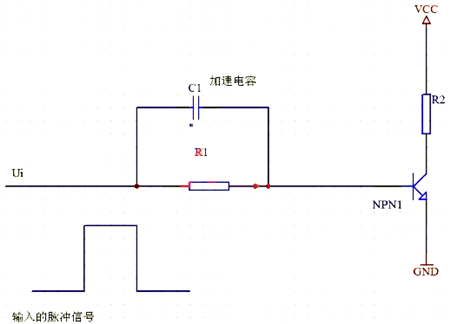

加速電容的作用
(1) 控制脈沖低電平時,電路達到穩態時,晶體管截至,電容兩端電壓為零。
(2) 控制脈沖高電平到來時,由于電容電壓不能突變,電容需繼續保持零,這樣,晶體管基極B電壓突變到高電平,使晶體管迅速導通;電容被充電到脈沖電平電壓;進入到穩態,電容電壓為脈沖電平電壓。
(3) 此后,當控制脈沖低電平到來時,由于電容電壓不能突變,需繼續保持脈沖電平電壓,因此,基極電壓從零(實際為be壓降)跳變到負的脈沖電平電壓,時得晶體管迅速從飽和狀態轉到截至狀態;此后,電容通過R放電,達到穩態時,兩端電壓為零。
(4)然后,重復以上過程。
開關電路 加速電容

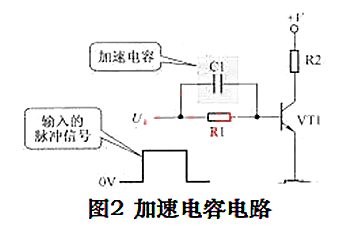

1.典型的加速電容電路 T491D475M050AT圖2所示是脈沖放大器(一種放大脈沖信號的放大器)中的加速電容電路。
電路中的VT1是三極管,是脈沖放大管,Cl并聯在Rl上,Cl是加速電容。Cl的作用是加快VT1導通和截止的轉換速度,所以稱為加速電容。
開關電路 加速電容
2.電路工作原理分析
電路中的三極管VT1工作在開關狀態下(相當于一個開關),Ui為加到三極管VT1基極的輸入信號電壓,是一個矩形脈沖信號。當U為高電平時,三極管VT1飽和導通;當Ui為低電平時,三極管VT1截止。

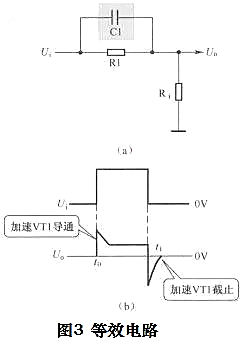

加速電容Cl與三極管VT1輸入電阻Ri構成如圖3(a)所示的等效電路。
(1)加速導通過程。當輸入信號電壓Ui從OV跳變到高電平時,由于電容Cl兩端的電壓不能突變,加到VT1基極的電壓為一個尖頂脈沖,其電壓幅值最大,如圖3 (b)所示。
這一尖頂脈沖加到VT1基極,使VT1基極電流迅速從OA增大到很大,這樣VT1迅速從截止?fàn)顟B(tài)進入飽和狀態,加速了VT1的飽和導通,即縮短了VT1飽和導通時間(三極管從截止進入飽和所需要的時間)。
(2)維持導通過程。在t0之后,對Cl的充電很快結束,這時輸入信號電壓Ui加到VT1基極的電壓比較小,維持VT1的飽和導通狀態。
(3)加速截止過程;當輸入信號電壓U從高電平突然跳變到OV時,如圖3(b)所示的tl時刻,由于Cl上原先充到的電壓極性為左正右負,加到VT1基極的電壓為負尖頂脈沖。
由于加到VT1基極的電壓為負,加快了VT1從基區抽出電荷的過程,VT1以更快的速度從飽和轉換到截止?fàn)顟B(tài),即縮短了VT1向截止轉換的時間。
開關電路 加速電容
由于接入電容Cl,VT1以更快的速度進入飽和狀態,同樣也是以更快的速度進入截止?fàn)顟B(tài),可見電容Cl具有加速VT1工作狀轉換的作用,所以將Cl稱為加速電容。
這種加速電容電路主要出現在電子開關電路(用三極管作為開關的電路)或脈沖放大器電路中,音頻放大器不用這種電路。
