阻容吸收器是一個頻敏元件，不同于壓敏元件(如避雷器)。其可以看作一個典型的串聯RC保護電路，R、C、L同時起作用。
一、電容選值
操作過電壓，其實質是開關開端時產生的電磁能量震蕩過程。在回路中沒有保護器存在時，總電容值很小，導致震蕩頻率f很高。電容的引入，可以大大提高回路總電容值，降低震蕩頻率。
最佳的效果應是降低頻率正好到工頻(50Hz)，基本計算公式如下：
硬件設計中，常用繼電器或雙向可控硅來控制負載的開關。當負載是感性負載時(例如電機繞組)，感性負載斷開時會產生尖峰電壓對電路造成破壞，也會產生電磁噪聲影響產品的EMC測試結果。
為解決這個問題，我們通常會在感性負載兩端并聯上一個RC阻容吸收電路來吸收這個尖峰電壓，如下圖：

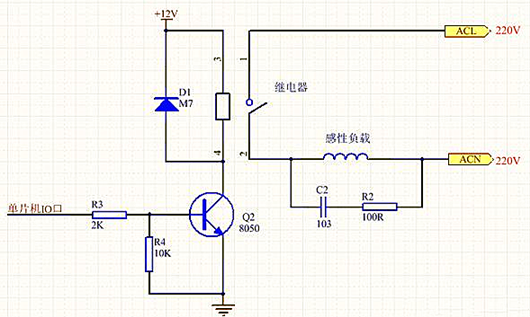

RC阻容并聯在感性負載兩端
現在我們思考一下，RC阻容電路只能并聯在感性負載的兩端嗎？能不能放在其它位置而且也能起到同樣的效果？答案是肯定的，對于尖峰電壓信號來說，電壓源可視為短路，即電壓源內阻為零。
根據以上觀點將電路變換一下，阻容就變成并聯在繼電器觸點的兩端了，如下圖:

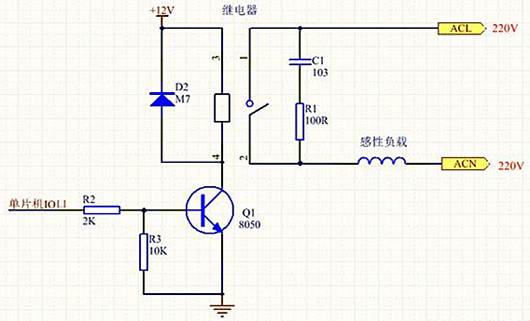

RC阻容并聯在繼電器觸點兩端
上圖經過變換過的這種接法，已經經過批量產品驗證，性能穩定。當PCB設計元器件布局時，尤其是單面板設計時，可根據元器件布局、空間、以及走線是否方便來靈活調整，靈活決定使用以上哪種接法。同樣如果使用的是可控硅控制方式，上述兩種接法同樣適用。
