報警電路是一種通過感應到特定的觸發事件（例如入侵、煙霧、火災等），將信號傳遞給報警控制器，觸發報警器發出聲音或光的警報信號，來提醒或警示我們應當采取某種行動的電路。
報警電路被應用于系統故障、安全防范、交通運輸、醫療救護、應急救災、感應檢測等領域，報警電路的基本組成部分包括傳感器、信號轉換器、報警控制器和報警器。
防盜報警電路
在一些有重要文件或保密性較大的場合，大都采用保險柜來存放，如果在保險柜上安裝一臺接觸防盜報警器，只要當盜者接觸時，就會發出報警信號，促使人們或工作人員及時發現，這是理想的安全措施。

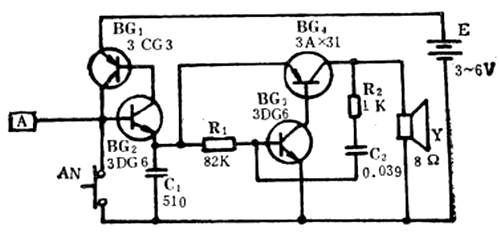

電路原理如圖1所示。由晶體管BG1和BG2等組成模擬可控硅開關電路，BG3和BG4等組成互補型音頻振蕩器。平時，BG1和BG2處于截止?fàn)顟B(tài)，振蕩器不工作，喇叭無報警信號發出。當盜者碰觸電極A時，人體感應的雜波信號經BG2放大后由集電極輸出并直接耦合到BG1的基極，放大后又由集電極輸出直接耦合到BG2的基極，周而復始，迫使BG1、BG2迅速導通。此時盜者離開A后，BG1、BG2仍能保特導通狀態，即將信號記憶下來，這時喇叭Y就會不斷地發出報警信號。要使報警信號停止，必須按動一下開關AN，才能停止報警聲。
蜂鳴器報警電路
蜂鳴器是電聲器材的一種，常常經過動態用于報警、提示、警示等場合。蜂鳴器與喇叭在用法上也有類似的本質，一般作業電流比照大，電路上的TTL點評底子上驅動不了蜂鳴器，需求添加一個電流拓寬的電路才干夠，即此一個管腳很難驅動蜂鳴器宣告動態，所以添加了一個三極管來添加經過蜂鳴器的電流。
蜂鳴器報警器電路圖一

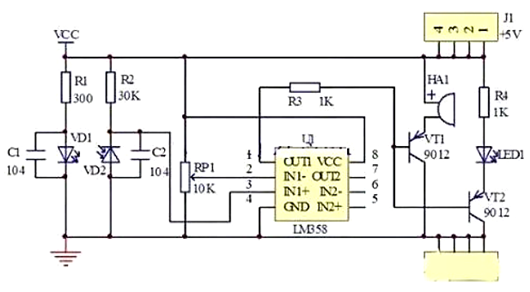

紅外感應報警電路設計思路來源于自動開門關門的生活場景，人走進銀行，門自動打開，離開后門自動關閉。或者說來源于肯德基等高檔餐廳的水龍頭，當手放在水龍頭下，水自動流出，離開后水自動關閉。該電路應用的生活場景非常多，是電路設計人員必須掌握的一種電路，紅外二極管感應報警電路焊接專用原理圖如下：
紅外二極管感應報警電路主要由紅外感應電路、電壓取樣比較電路、聲光報警電路等構成。紅外感應電路由紅外發射管VD1、紅外接收管VD2、瓷片電容C1、C2構成。電壓取樣比較電路由電位器RP1、通用運算放大器LM358構成，聲光報警電路由9012三極管VT1、VT2、有源蜂鳴器HA1、發光二極管LED1構成。
特別要說明的是本電路焊接成功后，必須調試后才能達到相應的效果，具體調試方法如下。
通上5V電源，紅外發射管VD1導通，發出紅外光（眼睛是看不見的），如果此時沒有用手擋住光，則紅外接收管VD2沒有接受到紅外光，紅外接收管VD2仍然處于反向截止?fàn)顟B(tài)。
紅外接收管VD2負極的電壓仍然為高電平，并送到LM358的3腳。LM358的2腳的電壓取決于電位器RP1，只要調節電位器RP1到合適的位置（用萬用表測量LM358的2腳的電壓大概為2.5V左右），就能保證LM358的3腳的電壓大于LM358的2腳的電壓，根據比較器的工作原理，當V+≥V-的時候，LM358的1腳就會輸出高電平，并通過限流電阻R3送到PNP型三極管VT1、VT2的基極，致使三極管VT1、VT2截止，蜂鳴器HA1不發聲，發光二極管LED熄滅。
當用手靠近紅外發射管VD1時，將紅外光檔住并反射到紅外接收管VD2上，紅外接收管VD2接受到紅外光，立刻導通，使得紅外接收管VD2負極的電壓急速下降，該電壓送到LM358的3腳上。此時，LM358的3腳電壓下降到低于2腳的電壓，根據比較器的工作原理，V+通過以上調試，就可以實現當手移動到紅外發射管VD1和紅外接收管VD2的上面時，蜂鳴器發聲，發光二極管點亮。
當手離開紅外發射管VD1和紅外接收管VD2的上面時，蜂鳴器停止發聲，發光二極管熄滅，產生了感應手的效果。

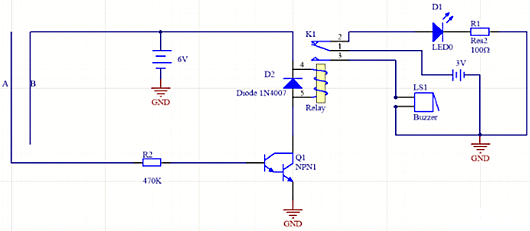

蜂鳴器報警器電路圖二
繼電器為弱電控制強電器件，因此整體為弱電控制強電電路。左端為弱電部分，右端為強電部分。（這里只是模擬弱電控制強電功能，舉個例子而已。雖然左邊為6V電壓，右端為3V電壓）。正常時，繼電器1、2腳吸合，右端電路電流由3V電壓通過發光二極管LED0，R1流向電壓負極。此時發光二極管發光。當AB端被物體導通時，繼電器1、3腳導通，3V電壓產生的電流通過蜂鳴器流向地端，蜂鳴器響。
先看左邊電路：當有物體碰觸AB點時，AB點導通，電流通過AB點流向Q1，Q1為兩個NPN三極管組成的達林頓組態。（這種連接方式可以放大電流，相當?shù)诙€(gè)三極管的發射極電流倍乘了第一個三極管的β倍。一般用于繼電器的可控制端。Q1可以看成一個三極管，只是輸出電流更大了）。
此時，Q1的基極電壓上升，達林頓組態的三極管導通，電流通過6V的電源、繼電器、Q1流向地。繼電器Relay的4腳和5腳產生電壓，控制繼電器的1、2腳斷開，1、3腳導通。
D2為二極管反向接入起到穩定兩端電壓、保護繼電器的作用。
右端電路很簡單：正常時，繼電器1、2腳吸合，右端電路電流由3V電壓通過發光二極管LED0，R1流向電壓負極。此時發光二極管發光。當AB端被物體導通時，繼電器1、3腳導通，3V電壓產生的電流通過蜂鳴器流向地端，蜂鳴器響。
