MOS管防反電路的原理解析
為了保證產品的可靠性，我們會設計電源防反電路；這是為了防止電源錯插，插反導致主板燒毀；為了防止這種情況的發生，我們?cè)谠搭^增加了這一道程序；
我們來看：
在小電流場景下，我們一般可以用二極管來做防反電路，利用二極管的單項導電性；

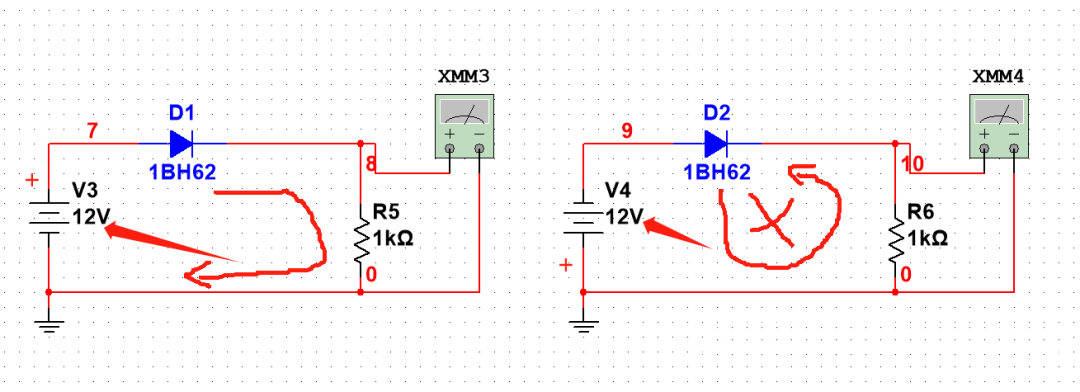

下面左圖中電源正接，電源經過D1，R5到地構成一個完整回路，而右圖中電源反接，由于二極管單向?qū)щ姡瑳]有回路，因此截止；
為啥只能在小電流場景下，大電流下二極管電壓降大，功率就大，發熱就厲害；
2.我們來看NMOS管
我們知道NMOS管是GS壓差大于開啟電壓才能導通，我們?cè)趺蠢秒娫矗?/div>

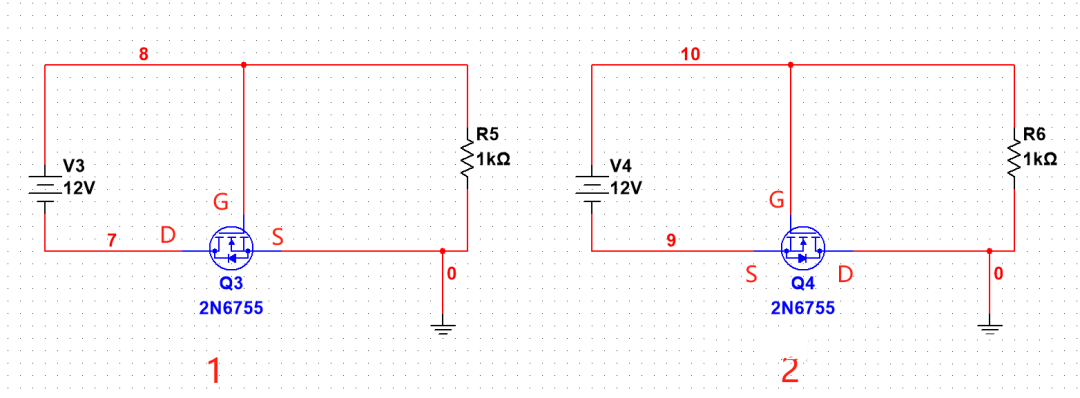

如下圖1，2中，2種電路在電源正接時均可以實現12V輸出；那么是不是2種電路均可以適用？
我們之前說過，額外加載電路不能對原來電路造成影響，即反接的話也要對原來電路沒影響才對；我們看：

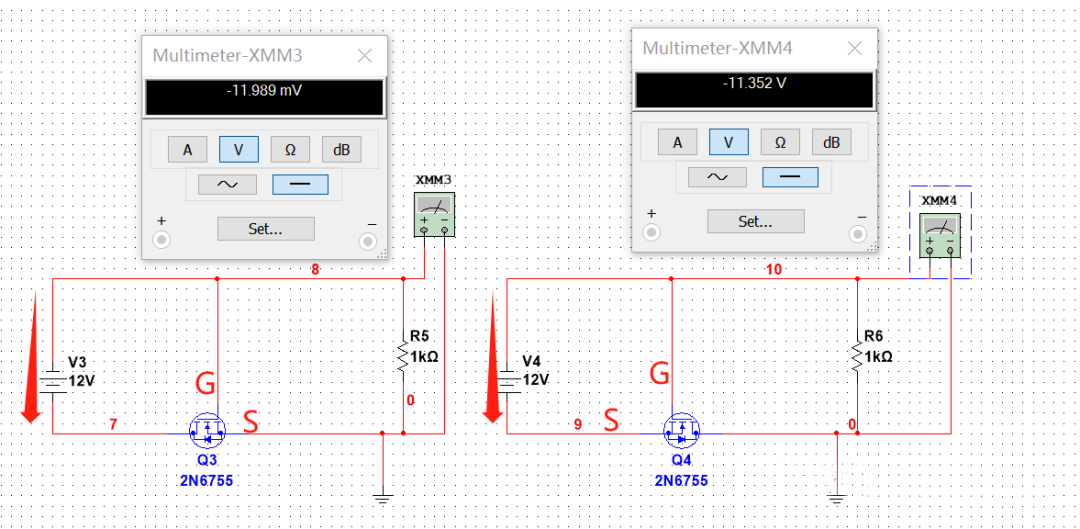

在反接仿真時可以明顯看出，左圖輸出接近0V，即無輸出；右圖中依然有輸出，而且是負輸出；
對于上述電路我們要注意，肯定有人會疑惑，NMOS管不是VGS電壓大于閾值電壓才開啟么，上面右圖怎么有輸出咧，我們要注意MOS管還有個體二極管，這個二極管正向也會導通的；
上述電路我們優化下：
NMOS管柵極要做限流處理；
VGS電壓不能超過手冊中最大電壓，還要留有余量，所以柵極電壓我們做分壓處理；

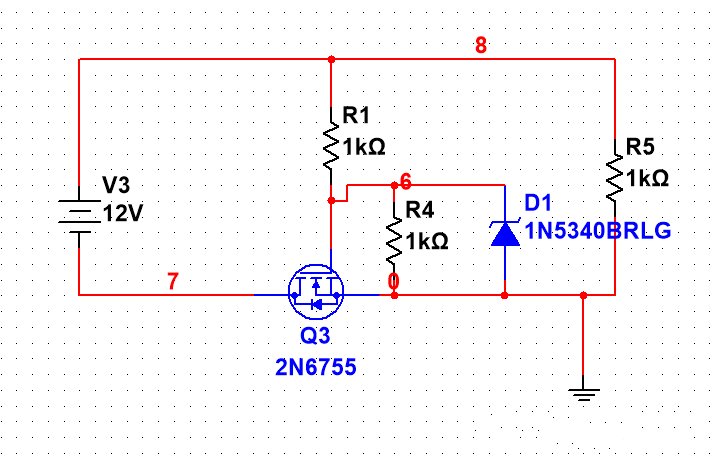

對于上述電路，我們將大電源電壓分壓成小電壓給柵極，再在R4旁并聯一個6V的穩壓管，保證NMOS管的可靠性；

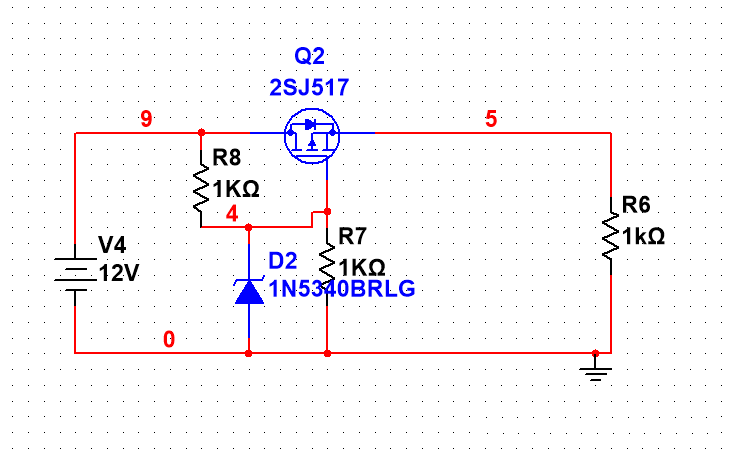

3.對于PMOS，我們類比NMOS管設計：
