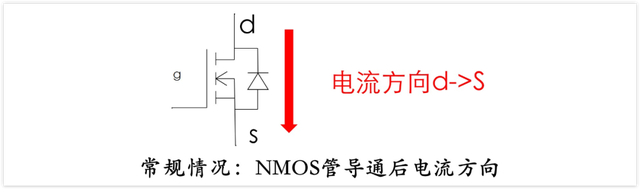

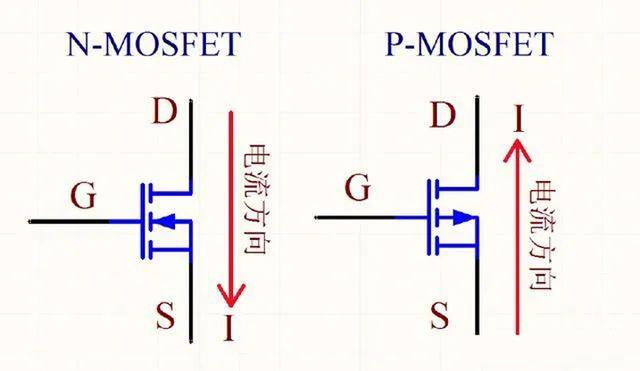

我們?cè)诔Ｒ?guī)使用中，NMOS和PMOS的電流一般朝著一個方向流動，如下：
NMOS：D—S
PMOS：S—D
實際上，BJT的電流與MOS管有很大區別。BJT的電流方向是固定的，但MOS管并非唯一。我們知道，寄生二極管，即體二極管，MOS管的電流方向與其極性是相反的。
也就是說，當MOS管在進行開關使用時，導通電路只會通過MOS管的主體流過。體二極管在此不會有額外的電流通過。
當MOS管關閉時，MOS管會處于完全關閉的狀態（因?yàn)闆](méi)有電流流過）。

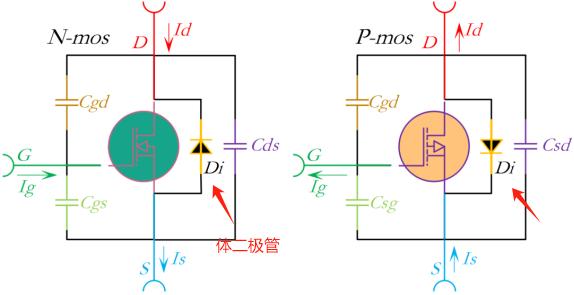

如下圖：MOS管的體二極管為圖中的Di
那么，如果電流方向反過來呢?是否也是這種情況？
我們看下面這張圖：MOS管的體二極管為圖中的Di：
與上面那張相反。當MOS管的電流方向?yàn)椋?/div>
NMOS：S—D
PMOS：D—S
我們會看到，其電流方向與各自的體二極管的極性是相同的。
當MOS管進行開關使用時，導通時電流從MOS管的主體流過，也會有額外的電流流過同極性的體二極管（但只有少量）。
當MOS管處于關閉狀態時，MOS管不會完全關閉，并且會有較大的電流從體二極管通過。
這與我們之前講過的類似：當VGS滿足于驅動條件時，漏極電位高于源極，電流從D—S,源極電位高于漏極，電流從S—D。這主要看的是漏極與源極之間的電位。
那么，為什么在開關使用場景中，我們經常看到的是圖一的電流流向呢？
拿NMOS作另外的電流流向S—D來舉例子。
當NMOS以電流為S—D的使用方式，用于開關使用時，當NMOS關斷時，會有較大的電流在體二極管處通過，即圖中的Di。這在實際應用中達不到開關的效果。
這也是為什么我們通常將NMOS以D—S來進行開關操作。
那么，S—D就沒有實際使用意義了嗎？
還是那句話嘛，存在即合理。
在防反接電路中，它就能發揮特別的作用了。
在這里我們暫不進入深入研究，簡單說下工作原理即可。

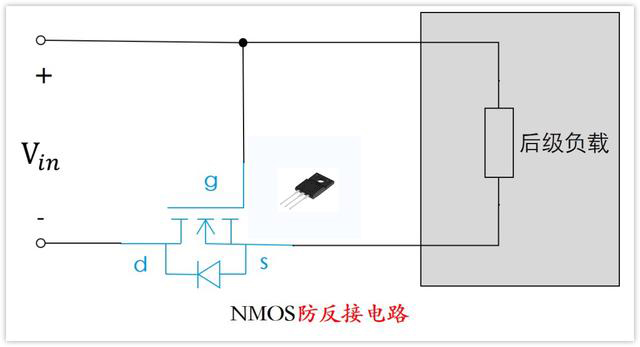

拿一個N-MOSFET來做一個防反接電路：
當電源正極，經過后級負載電路接到體二極管，體二極管會導通，此時S極的電壓大概為0.7V（體二極管導通電壓）。
與此同時G極（柵極）接的是電源正極，這時Vgs=Vcc-0.7V>Vgsth，NMOS管就會導通。
當NMOS管導通后，導通壓降基本為0，那么Vgs等于Vcc，MOS管保持導通狀態。
因此，整體電源通路就是通的，電源給后級負載供上了電，后級電路正常工作。
