在單片機I/O口驅動的選擇中，為什么一般都選用三極管而不是MOS管？
首先，我們先看看這兩者的工作原理和特性。

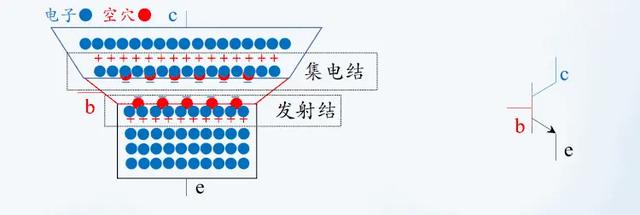

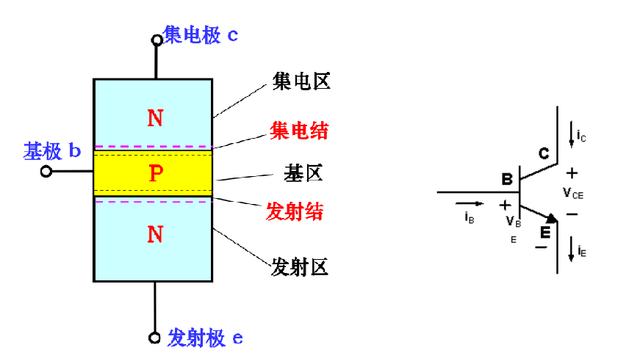

三極管
三極管是一種雙極型晶體管，具有三個控制電極：基極、發射極和集電極。
其中基極和發射極這兩者之間的電流控制著集電極和發射極之間的電流。三極管的控制電路比較簡單，只需要通過一個基極電流就可以控制集電極電流。

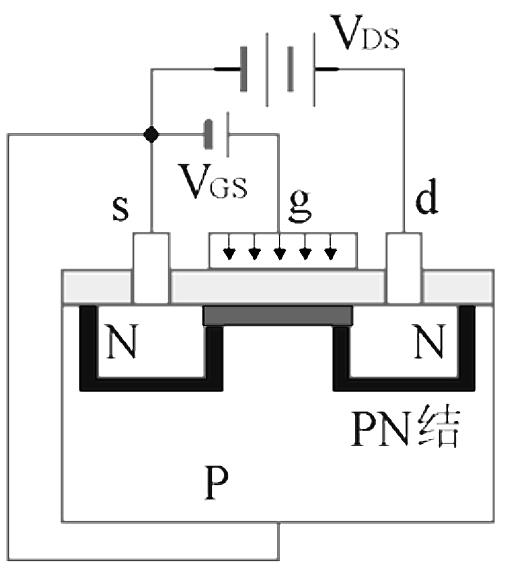

MOS管
MOS 管是一種場效應晶體管，具有三個控制電極：源極、漏極和柵極。
其中，柵極和源極之間的電壓控制著漏極和源極這兩者之間的電流。但是相比三極管，MOS管的控制電路就比較復雜，它需要通過一個柵極電壓才能控制漏極電流。
那為什么一般選擇三極管而不是MOS管，從上面這兩者的特性我們就可以很好地進行分析啦！由以下四個方面進行對比講解（但不限于）
驅動能力：三極管的驅動能力遠遠大于 MOS 管。三極管的基極驅動電壓只要高于 ube（一般是 0.7v）就能實現導通，而 MOS 管的驅動電壓就必須高于閾值電壓 vgs，在一些負載電流較大的場景中，它的驅動能力會受到影響。因此，在需要高驅動能力的場合，三極管更有優勢。
電流放大能力：MOS 管是一種電壓控制元件，它可以將輸入的電壓信號轉換為電流信號。MOS 管的放大能力主要取決于它的導電溝道長度和寬度，以及柵極電壓。三極管是一種電流放大元件，它可以將小電流放大為較大的電流。
在 NPN 型三極管中，如果基極電流為 Ib，則集電極電流 Ic 最大可達到 Ib 的約 200 倍（假設 Ib 為 1mA，則 Ic 可達 200mA）。這意味著，通過三極管，我們可以將單片機 I/O 口輸出的較小電流放大為較大的電流，從而驅動較大的負載。
成本角度：三極管的制造工藝會比較簡單，成本較低。而 MOS 管的制作工藝相對三極管就比較復雜，成本較高。因此，在預算有限的項目中，三極管會成為更理想的選擇！
應用場景：由于三極管是電流控制型器件，其輸入電阻較高，輸出電阻較低，因此適合在低阻抗負載（如 LED、電阻負載等）場合使用。同時，三極管具有較大的電流放大能力，可以用于驅動較大電流的負載。但是，三極管的功耗相對較大，不適合在低功耗場合使用。
MOS 管是電壓控制型器件，其輸入電阻較低，輸出電阻較高，因此適合在高阻抗負載（如電感、電容負載等）場合使用。同時，MOS 管具有較小的功耗，可以用于低功耗場合。但是，MOS 管的電流放大能力較小，不適合驅動較大電流的負載。
建議：在單片機I/O口驅動中，選擇三極管還是MOS管主要取決于負載特性、驅動能力要求和電路工作電壓。在選擇驅動電路時，需要根據負載特性和電路工作電壓選擇合適的驅動器件。
