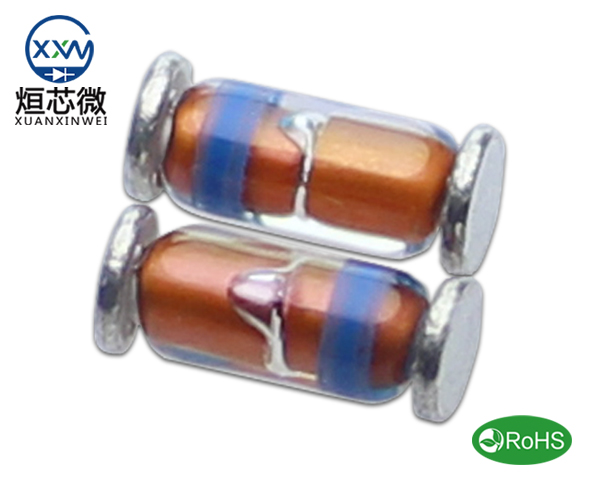

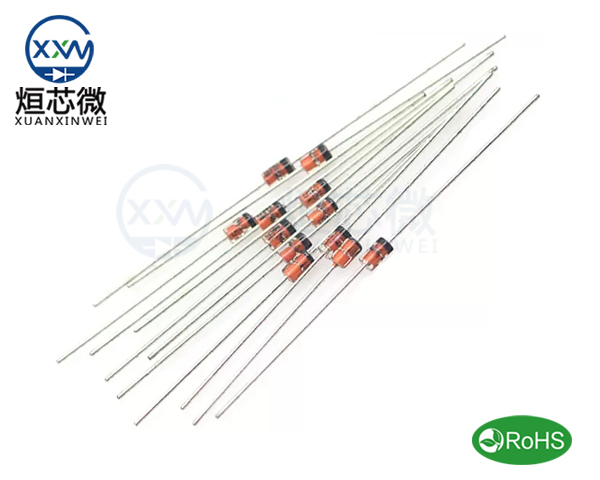

直插玻璃穩壓二極管
穩壓二極管介紹
穩壓二極管（Zener Diode）是一種具有特殊特性的二極管，它在反向工作狀態下能夠維持恒定的電壓。穩壓二極管常被用于電壓穩壓和過壓保護電路中。與普通二極管不同，穩壓二極管的主要作用是在反向電壓超過一定值時保持穩定的電壓，因此常用于穩壓電源、過壓保護、信號調節等應用。
穩壓二極管的工作原理
穩壓二極管的工作原理基于其“擊穿特性”。當穩壓二極管在反向偏置下工作時，如果反向電壓小于某一特定值（稱為穩壓電壓或擊穿電壓），它的工作狀態和普通二極管類似，幾乎沒有電流流過。但一旦反向電壓達到或超過其穩壓電壓（Zener電壓），穩壓二極管就進入“穩壓區”，并允許電流在特定的電壓下流過。此時，二極管的電壓幾乎保持恒定，直到反向電壓變化到另一個極限值。
穩壓二極管在穩壓區的特性使其成為電壓調節和過壓保護電路中非常有用的元件。
穩壓二極管的特點
1、穩壓特性
穩壓二極管在反向工作時，能夠在其穩壓電壓附近保持恒定電壓。即使反向電流發生變化，二極管兩端的電壓也幾乎不變。這一特性使其在穩定電壓源方面具有重要應用。
2、擊穿電壓
穩壓二極管的擊穿電壓（Zener電壓）是其設計時確定的一個關鍵參數。當反向電壓達到或超過此值時，二極管進入穩壓狀態。不同型號的穩壓二極管具有不同的Zener電壓，通常從幾伏到數百伏不等。
3、小型封裝和成本低
穩壓二極管一般較小且成本低廉，易于集成到各種電路中，尤其適用于小型電子設備的電壓保護和調節。
4、電流容量有限
穩壓二極管雖然能夠保持穩定電壓，但其承受的最大電流有限。超過其額定電流時，二極管可能會損壞，因此通常需要配合限流電阻使用。
5、溫度敏感性
穩壓二極管的穩壓電壓隨著溫度的變化而發生微小變化，因此，設計電路時需要考慮溫度對其性能的影響。
穩壓二極管的應用
穩壓二極管的主要應用領域包括：
1、電壓穩壓電路
穩壓二極管常用于提供穩定的參考電壓或作為穩壓源。例如，在電源電路中，穩壓二極管可以用來維持一個穩定的輸出電壓，尤其是在低功耗電源設計中。
2、過壓保護電路
穩壓二極管用于過壓保護電路中，當輸入電壓過高時，穩壓二極管會進入穩壓區，限制電壓不超過一定值，從而保護后續電路免受損害。
3、信號調節
在一些信號處理電路中，穩壓二極管可以用于限制信號的電壓范圍，防止信號超出所需的電壓范圍。
4、電池電壓監控
在電池供電的設備中，穩壓二極管常用來監控電池電壓，以確保電壓在一定范圍內，防止電池電壓過低或過高對設備造成損害。
5、瞬時過壓抑制（TVS）保護
穩壓二極管在保護電路中常作為瞬態電壓抑制器（TVS Diode），用于對抗電壓浪涌和瞬時過壓（例如雷電沖擊、電源波動等）。
6、參考電壓源
穩壓二極管常用于提供穩定的參考電壓，作為其他電路或傳感器的基準電壓源。例如，在模擬電路中，穩壓二極管可以用作比較器、ADC等模塊的參考電壓。
穩壓二極管的種類
根據穩壓二極管的不同特性和用途，可以將其分為幾種類型：
1、標準穩壓二極管
這類穩壓二極管提供的是固定的Zener電壓，常用于普通的穩壓和保護電路。
2、肖特基穩壓二極管
采用肖特基材料制造，具有更低的正向電壓降和更快的反向恢復特性，適用于高頻電路和低電壓應用。
3、高功率穩壓二極管
用于高功率電路中，能夠承受更大的電流和功率，適用于高電壓、大電流的應用場合。
4、薄膜穩壓二極管
這種二極管采用薄膜工藝制造，具有更小的體積和更高的精度，適用于要求高精度的電壓穩壓電路中。
總結
穩壓二極管是一種重要的電子元件，廣泛應用于電壓調節、保護、監控和信號調節等多個領域。它的獨特穩壓特性使其在電源管理和電路保護中發揮了重要作用。設計時需要根據電路的具體需求選擇合適的穩壓二極管型號，并考慮其電壓、電流、功率和溫度特性等參數。
