雖然 TVS 管具備一定的穩壓作用，但由于它在工作原理、特性以及應用方面存在諸多局限性，所以并不適合用來當作穩壓管。要是碰到需要穩定電源電壓的情況，還是得優先選擇專業的穩壓管或者穩壓集成電路呀。
TVS 管，也就是瞬態電壓抑制二極管，它就像電子設備里的 “守護衛士”，主要任務是保護設備免受電壓突變的侵害。這小家伙優點可不少，響應速度快得驚人，能承受的浪涌電流也很大，自身電容小，漏電流還低，在各種電子設備里那都是 “香餑餑”。
TVS 管的工作原理
TVS 管內部有著 PN 結結構，它的工作原理就是靠著 PN 結的反向擊穿特性。當 TVS 管兩端電壓超過了擊穿電壓，PN 結就會發生雪崩擊穿，一下子變成低阻抗的導電通道，把那些瞬態過電壓快速釋放到地，電路也就因此逃過一劫啦。它擊穿過程分兩步走，先是雪崩擊穿，載流子在電場加速下產生碰撞電離，電子 - 空穴對大量涌現，電流猛增；接著電流達到一定值，PN 結溫度飆升，進入熱擊穿階段，電阻快速降低，電流進一步增加，直到穩住。
TVS 管的特性
TVS 管特性挺鮮明的：
快速響應 ：它響應時間短到納秒級別，瞬態過電壓一冒頭，它就能立刻 “出手” 抑制。
高浪涌電流承受能力 ：幾十安培甚至上百安培的浪涌電流，它都能扛得住，給電路穩穩的保護。
低電容 ：電容值小，對高速信號基本沒啥干擾，信號傳輸不會被它 “拖后腿”。
低漏電流 ：正常工作時漏電流小得幾乎可以忽略不計，電路損耗在它這兒不是問題。

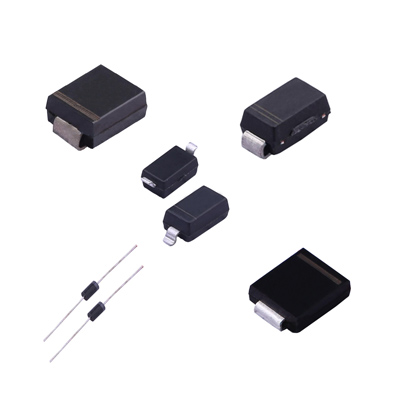

多種封裝形式 ：SOD、SMB、SMC 等多種封裝形式，不同應用場景它都能 “適配”。
TVS 管的應用
TVS 管在電子設備里應用廣泛得很：
電源保護 ：電源線路過電壓保護靠它，雷擊、電源波動這些瞬態過電壓都別想傷到電源。
信號線路保護 ：信號線路也靠它來防靜電放電、電源波動這些瞬態過電壓，保證信號傳輸不出岔子。
接口保護 ：USB 接口、HDMI 接口、以太網接口等各種接口的過電壓保護，它都能搞定。
汽車電子保護 ：汽車電子設備，像發動機控制單元、車載信息娛樂系統，過電壓保護也離不開它。
通信設備保護 ：基站、路由器、交換機等通信設備，它也能守護，防止過電壓來襲。
TVS 管與穩壓管的區別
TVS 管雖說有穩壓功能，但它和穩壓管（穩壓二極管、穩壓集成電路等）差別可不小：
工作原理 ：TVS 管靠 PN 結反向擊穿特性干活，穩壓管則是靠 PN 結正向?qū)щ娞匦詠砉ぷ鳌?/div>
特性 ：TVS 管快速響應、能扛高浪涌電流、電容低，適合瞬態過電壓保護；穩壓管輸出電壓穩、功耗低、精度高，穩定電源電壓才是它的 “拿手好戲”。
應用 ：TVS 管主打瞬態過電壓保護，穩壓管則專注于穩定電源電壓。
TVS 管作為穩壓管的局限性
TVS 管當穩壓管用，問題可不少：
穩壓精度較低 ：它穩壓精度差，達不到穩壓管那種高精度要求，電源電壓穩定性就差了。
穩壓范圍有限 ：穩壓范圍窄，寬電壓輸入的應用它應付不來，適用場景受限。
功耗較高 ：穩壓過程里功耗大，低功耗應用它可不合適，能耗成本上去了。
穩定性較差 ：穩壓時 PN 結熱擊穿特性可能 “搗亂”，器件穩定性差，長期使用隱患多。
