在電子工程領域，穩壓管作為一種關鍵的電子元件，廣泛應用于各種電路中，為負載提供穩定可靠的電壓供應。本文將深入探討穩壓管的工作原理、構造、性能特點以及使用時的注意事項，幫助讀者全面了解這一重要元件。
一、工作原理
穩壓管的核心工作原理基于 Zener 效應。當在 PN 結上施加反向電壓并逐漸增加時，一旦電壓達到某一特定值（即 Zener 電壓），PN 結將發生擊穿，此時反向電流迅速增大，但在這一過程中，PN 結兩端的電壓卻能保持相對穩定，這就是穩壓管能夠提供恒定電壓的物理基礎。
與普通二極管相比，穩壓管的 PN 結經過特殊摻雜處理，使其能夠在高電場下承受擊穿，并且在擊穿區域內具有良好的穩壓特性。這種設計確保了穩壓管在工作時能夠穩定地輸出設定的電壓值，為電路中的其他元件提供可靠的電源保障。
二、構造組成
穩壓管的構造相對簡單，主要由一個 Zener 二極管和一個限流電阻器組成。Zener 二極管是穩壓管的核心部件，負責產生穩定的反向擊穿電壓。限流電阻器則串聯在電路中，其作用是限制流經 Zener 二極管的電流，防止電流過大導致二極管過熱損壞。

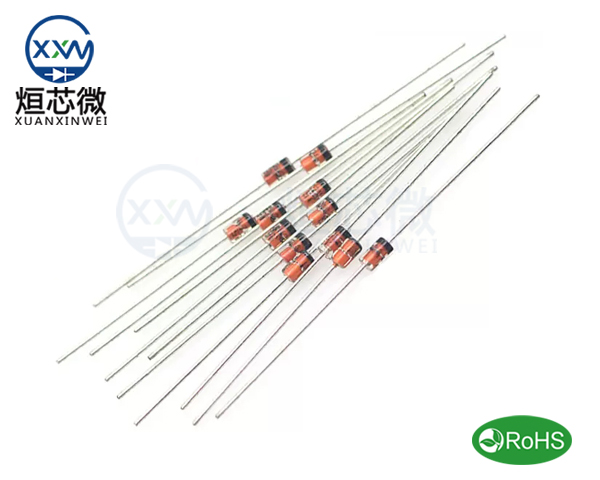

從外觀上看，穩壓管與普通二極管相似，通常包含兩個引線用于連接電路，以及一個由玻璃或塑料制成的外殼，起到保護內部元件和絕緣的作用。然而，穩壓管內部的結構和參數經過精心設計，使其在穩壓性能上遠優于普通二極管。
三、穩壓特性
穩壓管的穩壓特性體現在其能夠在一定的工作范圍內，自動調整輸出電壓，使其保持穩定。當輸入電壓或負載電流發生變化時，穩壓管通過改變自身的電阻值來維持輸出電壓的恒定。
在穩壓管電路中，限流電阻器與 Zener 二極管協同工作。限流電阻器確保流經 Zener 二極管的電流保持在安全范圍內，而 Zener 二極管則根據輸入電壓和負載變化自動調節其導通程度，從而實現穩定的電壓輸出。這種自動調節機制使得穩壓管能夠在復雜的電路環境中，為負載提供高質量的恒壓電源。
四、使用注意事項
在使用穩壓管時，需要注意以下幾點以確保其正常工作和延長使用壽命：
工作電壓范圍：穩壓管只能在其額定的反向擊穿電壓范圍內工作。如果施加的電壓超過這一范圍，穩壓管將無法提供穩定的電壓輸出，甚至可能損壞。
電流限制：流經穩壓管的電流必須控制在規定的范圍內。過大的電流會導致穩壓管過熱，從而影響其性能和可靠性。
電路類型：穩壓管適用于直流電路，不能直接應用于交流電路。在交流電路中使用穩壓管時，需要配合相應的整流和濾波電路。
溫度影響：溫度變化會影響穩壓管的工作特性。在高溫環境下，穩壓管的穩壓精度可能會下降，嚴重時可能導致元件損壞。因此，在高溫應用場景中，需要考慮散熱措施或選擇具有高溫特性的穩壓管。
五、總結
穩壓管作為電子電路中的重要元件，憑借其穩定的穩壓性能，為各種電子設備的正常運行提供了可靠的電源保障。通過深入理解穩壓管的工作原理、構造特點以及使用注意事項，工程師們能夠更好地在電路設計中合理運用穩壓管，優化電路性能，提高系統的穩定性和可靠性。在電子技術不斷發展的今天，穩壓管依然是電源管理電路中不可或缺的關鍵元件之一，持續為電子設備的穩定運行保駕護航。
