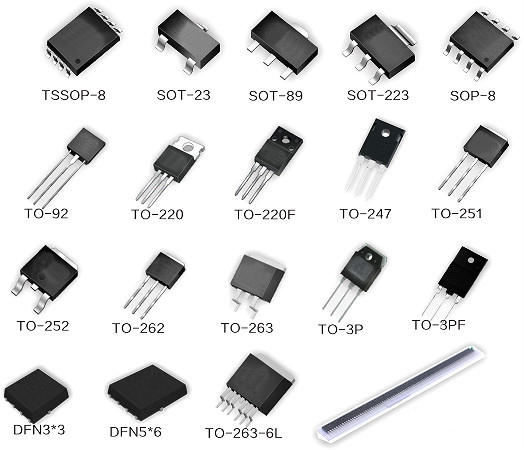

在電子電路設計領域，電源保護是確保系統可靠性的重要環節，尤其在防止電源倒灌和反接方面。PMOS（P溝道MOSFET），憑借其獨特的結構和易于控制的特性，成為高側開關及電源保護電路中的關鍵元件。
一、電源倒灌與反接的風險
在電源管理中，電源倒灌和反接是兩個常見問題。電源倒灌發生在電源輸入端斷電，而負載端仍有電壓時，電流可能從負載反向流入電源，影響系統工作并損壞器件。電源反接則是用戶誤接電源正負極，可能導致MOSFET、穩壓管等關鍵元件燒毀。有效的電路設計能夠應對這些問題，而PMOS在保護電路中具有獨特優勢。
二、PMOS在電源保護中的優勢
PMOS作為高側開關，在電源保護電路中廣泛應用，原因在于其驅動簡單、低導通損耗以及適用于高側開關的特性。通過調整柵極電位即可控制PMOS開關，無需額外升壓電路。隨著半導體工藝進步，PMOS的導通電阻不斷降低，在低電流應用場景下，其壓降比傳統二極管更小，提高系統效率。PMOS的源極連接電源正極，使得控制端相對于負載具有較好的電壓控制特性。
三、PMOS防電源反接電路設計
為防止電源反接，通常采用PMOS作為保護開關。當電源正確接入時，PMOS的體二極管首先導通，使源極電壓升至VCC−0.7V，此時柵源電壓遠小于開啟閾值，PMOS完全導通，負載正常供電，導通電阻低，能量損耗小。而當電源接反時，PMOS的源極與負極相連，體二極管截止，PMOS始終關斷，無論負載是否短路，電流無法流通，避免電路損壞。這種設計簡單高效，無需額外控制電路，廣泛應用于各類便攜設備和工業電源管理系統。
四、PMOS防電源倒灌電路
在負載為帶電儲能裝置的應用中，為防止電源倒灌，可在PMOS基礎上增加控制機制?；倦娐方Y構采用PMOS作為主開關，通過額外的NMOS或穩壓管控制其柵極。正常供電時，PMOS導通，負載正常工作；電源失效時，控制電路迅速拉高PMOS的柵極，使其關斷，防止電流倒灌。這種方式有效避免電流倒灌，提高電路穩定性。
五、PMOS固態開關電路設計
在需主動控制電源通斷的應用中，可采用PMOS與NMOS組合的固態繼電器電路，防止電流倒灌并支持額外的I/O控制。通過NMOS控制PMOS的柵極，實現電路開關功能。控制端輸入高電平，NMOS導通，PMOS開啟，電流流向負載；控制信號為低電平，NMOS截止，PMOS關斷，切斷電源輸出。該方案廣泛應用于電源管理和充電控制領域，具有無機械觸點、低功耗、響應迅速等優勢，是現代電子設備中高效的電源開關解決方案。
六、總結
PMOS在電源防倒灌與防反接保護電路中應用廣泛，其主要優點包括無需額外升壓電路、驅動簡單、低導通電阻以及適用于高側開關設計。在便攜設備、電源管理、汽車電子等領域表現優異。針對不同應用需求，可選擇基本PMOS防反接電路、PMOS+NMOS防倒灌方案或固態繼電器設計，以滿足不同場景的電源保護需求。合理的電路設計不僅可以提高系統可靠性，還能優化能耗，提高整體性能。
