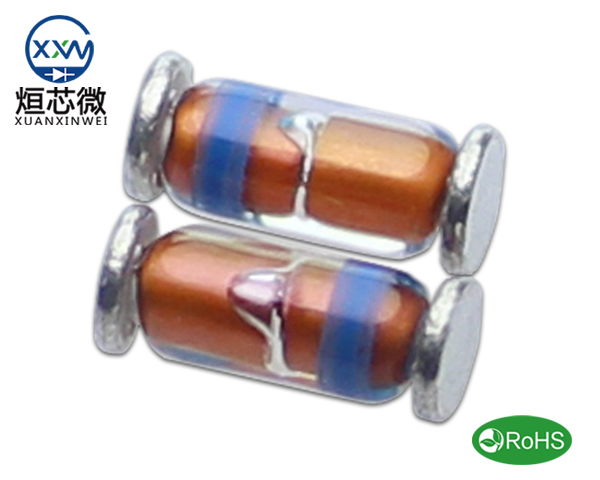

在電子電路領域，齊納二極管憑借其出色的穩壓性能，成為了眾多電路設計中的關鍵元件。本文將深入剖析齊納二極管的工作原理、主要參數、常見應用電路以及選擇時的注意事項，助您更好地了解這一重要電子器件。一、齊納二極管工作原理剖析
齊納二極管的工作原理源于其獨特的 PN 結反向擊穿特性。當齊納二極管處于反向偏置狀態時，若所加電壓低于其擊穿電壓，二極管幾乎不導通，電流微乎其微。然而，一旦反向電壓達到或超過擊穿電壓，情況則截然不同，此時二極管會迅速進入導通狀態，電流呈急劇上升趨勢，但擊穿電壓卻能保持穩定不變。
進一步來說，這種擊穿現象主要分為兩種類型：齊納擊穿與雪崩擊穿。在低擊穿電壓場景下（通常低于 5V），擊穿過程主要由齊納效應主導；而當擊穿電壓處于較高水平時，雪崩效應則成為主要因素。無論何種擊穿模式，齊納二極管都能在擊穿狀態下維持穩定的電壓輸出，這正是其能夠?qū)崿F(xiàn)穩壓功能的核心所在。
二、齊納二極管的關鍵參數解讀
在實際應用中，為確保齊納二極管能夠穩定、高效地工作，有幾個關鍵參數需要重點關注：
（一）擊穿電壓
擊穿電壓是齊納二極管的核心性能指標之一，它標志著二極管開始導通并維持恒定電壓的臨界點。準確選擇合適的擊穿電壓對于匹配電路工作需求至關重要。
（二）最大功耗
齊納二極管在擊穿狀態下會消耗一定功率。為防止器件過熱損壞，在使用過程中必須確保其功耗不超過最大允許值，并且要充分考慮散熱措施，以保障二極管的可靠運行。
（三）動態電阻
動態電阻反映了齊納二極管在擊穿電壓附近，電壓與電流變化的微小線性關系。一般來說，動態電阻越小，齊納二極管的穩壓效果就越出色，即其輸出電壓的穩定性越高。
（四）工作電流區間
齊納二極管的工作電流范圍需要嚴格控制，通常通過串聯電阻來實現。合理設置電流范圍，既能保證二極管正常工作，又能避免因電流過大而損壞器件。
三、齊納二極管的典型應用電路
齊納二極管憑借其卓越的穩壓特性，在多種電路中發揮著不可替代的作用：
（一）穩壓電路
這是齊納二極管最為常見的應用場景。在該類電路中，將齊納二極管與負載并聯，通過限制流經二極管的電流，使負載兩端的電壓穩定在齊納二極管的擊穿電壓附近。這一應用在直流電源以及對電壓穩定性要求較高的傳感器電路中尤為廣泛，為電路的穩定運行提供了有力保障。
（二）鉗位電路
鉗位電路的主要功能是限制信號電壓的幅值，防止因電壓超出安全范圍而對后續電路造成損壞。在鉗位電路中，齊納二極管與合適的電壓源配合使用，當電壓超過設定值時，二極管導通，將輸出信號的幅度鉗位在預定范圍內。在通信系統以及各類信號處理電路中，鉗位電路發揮著關鍵的保護作用。
（三）浪涌保護電路
在一些電源輸入端，齊納二極管可用于構建浪涌保護電路。當遭遇瞬態過電壓時，二極管能夠迅速導通，將多余的電流導引并耗散掉，從而有效地保護后續電路免受過電壓的沖擊。這種保護電路以其結構簡單、成本低廉以及穩定可靠的擊穿電壓特性，被廣泛應用于各類低功耗電子設備中。
（四）基準電壓源
齊納二極管能夠提供穩定的基準電壓，在一些對精度要求較高的電路中，如運算放大器、比較器等，齊納二極管作為基準電壓源，為這些電路的正常工作提供了準確、穩定的電壓參考信號，進而提升了整個電路的性能與可靠性。
四、齊納二極管選型要點
在電路設計過程中，正確選擇齊納二極管對于保障電路性能至關重要：
首先，要根據電路的工作需求，精準選擇合適的擊穿電壓，使其與電路的工作電壓相匹配；其次，確保齊納二極管的最大功耗與電路實際工作情況相適應，并且要保證電路具備良好的散熱條件，以防止二極管因過熱而失效；最后，合理計算串聯電阻的阻值，精確控制流過齊納二極管的電流，使其始終處于安全的工作區間。
總之，齊納二極管憑借其卓越的穩壓性能以及豐富多樣的應用場景，已然成為電子電路中不可或缺的重要元件。無論是用于穩壓、鉗位，還是過壓保護等場合，齊納二極管均能顯著提升電路的穩定性與可靠性。在實際的電路設計工作中，充分了解齊納二極管的特性，并科學合理地選型與應用，將有助于大幅提高電路的整體性能與使用壽命，為電子設備的穩定運行奠定堅實基礎。
