一、二極管的基本構成與理想特性

二極管的核心構造包含陰極與陽極兩部分，其中陽極亦被 conventionally 稱作正極，陰極則對應負極。在理想狀態下，二極管展現出完美無缺的單向導通性：當施加正向電壓時，其導通電阻理想地趨近于 0，電流能夠毫無阻礙地流通；而一旦面臨反向電壓，其電阻則瞬間躍升至無窮大，徹底阻斷電流的逆流之路。

二、二極管的多樣化類型

根據不同的應用場景與性能需求，二極管衍生出了豐富多樣的類型，每一種都憑借其獨特的物理特性和功能優勢，在特定領域大放異彩。整流二極管以其出色的耐壓與整流能力，成為了電力轉換環節的主力軍；穩壓二極管則利用其在反向擊穿區穩定的工作特性，為電路提供精準的電壓基準；發光二極管借助電致發光原理，將電能高效轉化為光能，在照明與顯示領域獨占鰲頭；光敏二極管敏銳地感知光線強度變化，實現光信號與電信號的精準轉換，廣泛應用于傳感器技術中；TVS 二極管以其卓越的瞬態電壓抑制能力，為電路的過電壓保護構筑起堅固防線；肖特基二極管憑借低正向壓降與快速恢復特性，在高頻開關電路中展現出無可替代的優勢；變容二極管巧妙地利用 PN 結電容隨反向電壓變化的特性，在頻率控制與調諧電路中發揮關鍵作用。

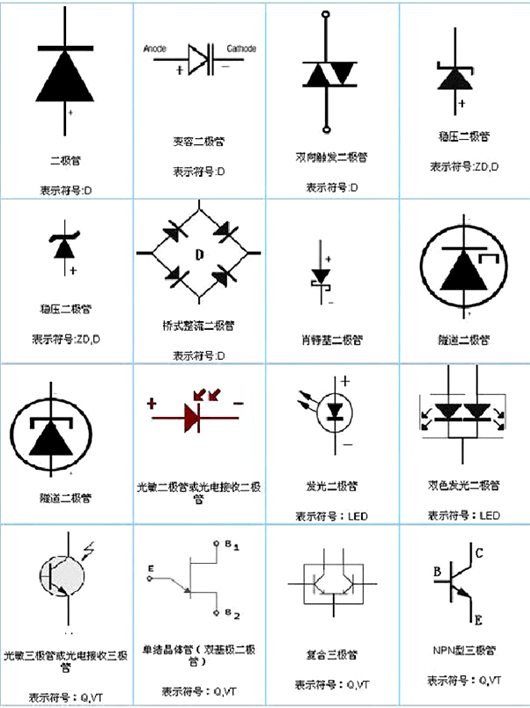

二極管符號表示

三、二極管的單向導電性驗證

以常見的 1N4001 型硅整流二極管為例，我們可以通過萬用表直觀地驗證其單向導電特性。將萬用表的紅表筆（對應內部電池負極）輕觸二極管負極，黑表筆（對應內部電池正極）接觸二極管正極，此時萬用表指針應顯著偏轉，表明電流順暢流動，二極管處于導通狀態；反之，若將黑表筆接二極管負極，紅表筆接正極，指針幾乎不動或僅微微偏轉，這一現象有力地證實了二極管在反向電壓下的截止特性，進一步印證了其單向導電的本質屬性。

四、二極管的封裝形式與極性標識

二極管的封裝工藝豐富多樣，主要包括玻璃封裝、塑料封裝以及金屬封裝等形式。玻璃封裝二極管憑借其透明的外觀，直觀地展現出內部結構；塑料封裝則以成本低廉、機械性能優良而廣泛應用；金屬封裝二極管則因其卓越的散熱性能與電磁屏蔽效果，常用于高功率、高頻率的應用場景。盡管封裝各異，但二極管的正負極標識通常明確標注于外殼之上，以便于使用者快速識別與正確應用。大多數情況下，負極以不同顏色的環或 “—” 號標記，而大功率二極管為了滿足散熱需求，多采用金屬封裝并配備螺母，便于牢固地固定在散熱器表面。

五、二極管正負極判斷方法

（一）電路符號法

在電路圖的規范繪制中，二極管的符號形象直觀，以一條帶有箭頭的直線表示，箭頭指向代表正極方向，另一端則對應負極。若電路圖中出現雙向符號標注的二極管，則表明該器件無極性之分，能夠在兩個方向上導通，這類特殊二極管通常應用于特定的對稱電路設計中，以滿足特殊的電路功能需求。

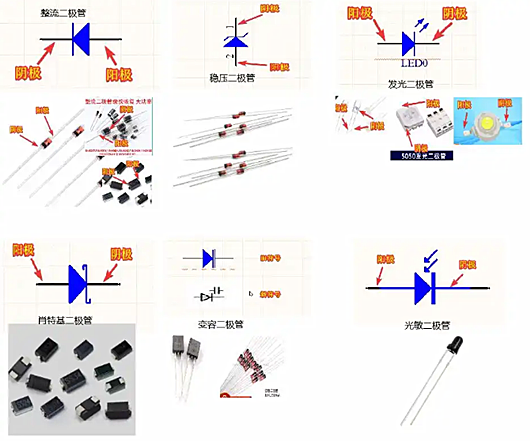

（二）外觀標識法

整流二極管 ：常見的整流二極管多采用黑色外殼封裝，其一端清晰地標有白色環標識，該端即為負極，相對的另一端則為正極，這一標識方式在工業生產與電子制造領域得到了廣泛應用，為快速識別與極性連接提供了極大便利。

穩壓二極管 ：對于金屬包裝的穩壓二極管，本體呈現扁平形態的一端為正極，而半圓形的一端則為負極；塑料包裝的穩壓二極管則以色標作為關鍵標識，色標所在端為負極，另一端相應地為正極。這種差異化的封裝與標識設計，旨在滿足不同應用環境下的安裝與識別需求，確保穩壓二極管在電路中能夠準確無誤地發揮其穩壓功能。

肖特基二極管 ：肖特基二極管的外觀標識簡潔明了，表面標有三角箭頭符號的一端代表正極，另一端則為負極；對于點接觸式的肖特基二極管，彩色圓點標記端為正極，無標記端為負極。這些直觀的標識有助于使用者在高頻率、大電流的電路設計與裝配過程中，迅速確定極性，保障電路的穩定運行。

發光二極管 ：發光二極管的極性判斷方法獨具特色，其引腳長度往往有所區別，長引腳指示正極方向，短引腳則對應負極。此外，貼片式發光二極管通常會在負極一側設計一個小凸點作為特殊標記，這一巧妙設計使得在表面貼裝技術（SMT）生產線上，能夠高效、準確地進行極性定位與安裝，有效提高了生產效率與產品良率。

變容二極管 ：變容二極管的外觀標識因封裝形式而異，涂有黑色標記的一端為負極，相對端為正極；而在管殼兩端同時涂有黃環與紅環的變容二極管中，紅環標記端代表正極，黃環端則為負極。這種多樣化的標識方式充分考慮了變容二極管在不同頻率控制與調諧電路中的應用特點，確保使用者能夠在復雜的電路環境中快速識別極性，實現精準的頻率控制與調諧功能。

光電二極管 ：封裝于金屬外殼中的光電二極管，在金屬下方設有一個凸塊，靠近凸塊的引腳為正極，另一端相應地為負極。這一設計巧妙地結合了光電二極管的物理結構與光學特性，使得在光電器件的組裝與應用過程中，能夠直觀地確定極性，保障光電轉換效率與信號傳輸的準確性。

（三）使用工具法

數字萬用表作為電子測量領域的必備工具，在判斷二極管正負極方面發揮著精準高效的作用。將萬用表功能旋鈕調至二極管檔位，此時萬用表內部電池正極與紅表筆相連，負極與黑表筆相連。當紅表筆接觸二極管一端，黑表筆接觸另一端時，若萬用表顯示屏顯示出硅管約 0.7V、鍺管約 0.3V 的正常壓降數值，則表明紅表筆所接為二極管正極，黑表筆所接為負極。這一方法以其簡便快捷、測量結果直觀準確而廣受電子工程師與技術愛好者的青睞，尤其在對二極管進行快速檢測與故障排查時，能夠提供有力的技術支持。
