一、QFN與DFN封裝概述
DFN和QFN封裝均屬于無引腳表面貼裝封裝結構，體現出現代底部排放和頂部嵌入式封裝的特征。它們具備諸多優點：體積小巧、易于集成、一致性佳，且兼具小型化、輕量化和薄型化等特點。特別值得一提的是，它們的底部通常具備出色的導熱性能，能夠有效散發芯片工作時產生的熱量，從而顯著提升芯片的可靠性和穩定性。此外，二者還都擁有良好的電氣性能，信號傳輸路徑均勻，功耗較低。
二、QFN與DFN封裝的區別
（一）封裝焊盤分布位置
DFN封裝的焊盤分布于芯片四周，而QFN封裝的焊盤則集中于芯片底部。
（二）焊接結構與底部材料
QFN封裝多采用無鉛焊接結構，具備低電感、低容抗等特性。其底部通常為銅質材料，導熱和電性能優異，能高效散熱。相比之下，DFN封裝在焊接結構和底部材料方面有所不同。
（三）封裝邊長范圍
DFN封裝外形更為纖薄，常見寬度通常小于1mm，而QFN封裝的邊長范圍一般在2 - 7mm之間。
（四）應用場景側重
DFN封裝：廣泛應用于對高頻、高速、高精度有需求的領域，如5G通信中的天線體，以及醫療、工業、汽車等領域的傳感器、照明驅動芯片、打印機傳感器等。
QFN封裝：適用于功率放大器、電池充電管理芯片、自動控制設備芯片以及娛樂電子產品等，其緊湊尺寸和高集成度特性具有很高的實用性。
（五）封裝形狀

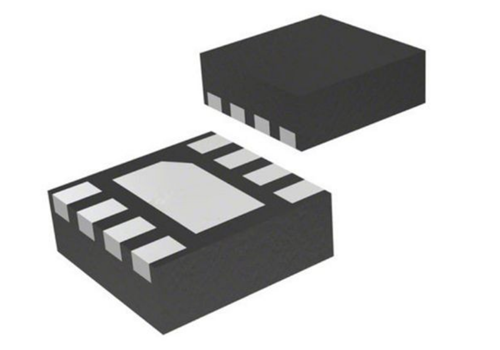

DFN封裝管腳分布在封裝體兩邊，整體呈矩形；QFN封裝管腳分布在封裝體四邊，整體呈方形。
三、QFN與DFN封裝工藝流程
（一）芯片切割
運用劃片機等專業設備，將芯片從硅晶圓上精確切割分離。
（二）芯片貼裝
把切割后的芯片粘貼到雙框架芯片封裝的基板上。
（三）引腳連接
借助引腳焊盤，實現芯片電路與基板電路的連接。
（四）模封加工
將雙框架芯片封裝在樹脂等材料中，達到防水、防塵等防護目的。
（五）切邊加工
對雙框架芯片封裝邊緣進行切割，確保封裝尺寸和形狀符合標準。
四、QFN與DFN封裝工藝制程流程
（一）基板制備
挑選合適的基板材料，并進行表面處理，如防焊處理等。
（二）芯片前處理
對芯片實施前處理工序，包括切割、磨邊、去膠等操作。
（三）焊盤制備
在基板上制備焊盤，常用方法有電鍍、印刷、噴涂等。
（四）芯片定位
借助自動化設備，將芯片精確定位在基板上。
（五）芯片焊接
采用熱壓焊、回流焊等方法，把芯片與焊盤進行焊接。
（六）后處理
對焊接后的封裝進行清洗、檢測、包裝等一系列后續處理。
