封裝的多重功能
電子元器件封裝是一種將芯片、二極管、電阻、電容等內部元件密封于特定外殼內的工藝，其核心目的在于保護內部元件并提供電氣連接。封裝技術不僅關乎元器件的物理與電氣屬性，更深刻影響著元器件的可靠性、散熱效能以及在電路板上的裝配方式。
保護功能
封裝材料形成一道堅固屏障，抵御物理沖擊、潮濕、灰塵以及化學物質侵蝕等外部威脅，確保內部元件在復雜環境下穩定運行。
散熱管理
封裝結構內置高效散熱路徑，助力元器件在高頻、高功率運行時維持適宜溫度，避免因過熱導致性能下降或故障。
電氣連接性
封裝設計提供多樣化的引腳和接觸點，實現元器件與電路板或其他組件的精準電氣連接，保障信號傳輸?shù)臏?zhǔn)確與高效。
機械穩定性
封裝賦予元器件機械強度，確保其在振動、沖擊等嚴苛工況下仍能保持結構完整，維持正常功能。
封裝類型詳解
依據元器件安裝方式，封裝主要分為直插式與表貼式兩大類別。

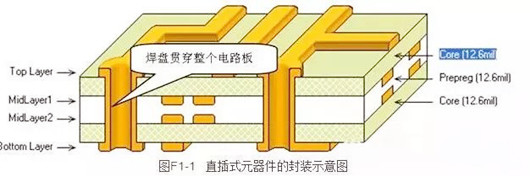

直插式元器件封裝
直插式封裝的焊盤貫穿整個電路板，引腳從頂層穿至底層進行焊接，形成穩固的電氣連接。

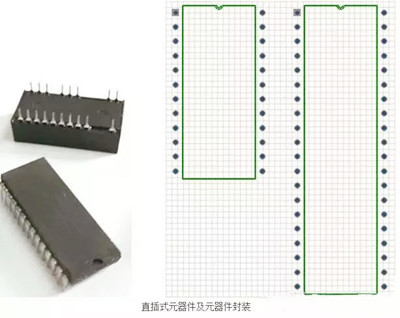

其優勢在于易于手工焊接和維修，常見于早期電子設備及特定的高可靠性應用。典型的直插式元器件包括 DIP 封裝的集成電路等。
其優勢在于易于手工焊接和維修，常見于早期電子設備及特定的高可靠性應用。典型的直插式元器件包括 DIP 封裝的集成電路等。

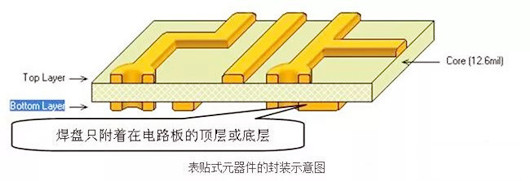

表貼式元器件封裝
表貼式元器件的焊盤僅位于電路板的單一面層，焊接作業在元器件裝配面完成。
表貼封裝的優勢在于高密度組裝和自動化生產效率，顯著縮小電路板尺寸，降低成本。
常見的表貼式元器件如 SOP、QFP 等封裝的芯片，廣泛應用于現代電子產品。
表貼封裝的優勢在于高密度組裝和自動化生產效率，顯著縮小電路板尺寸，降低成本。
常見的表貼式元器件如 SOP、QFP 等封裝的芯片，廣泛應用于現代電子產品。
在 PCB 元器件庫中，表貼式元器件封裝的引腳通常以紅色標識，指示其位于電路板頂層。
常見封裝類型及其應用
SOP/SOIC（小外形封裝）
引腳從兩側引出，專為表面貼裝技術（SMT）設計，衍生出 TSOP、SSOP 等變體，廣泛應用于存儲芯片和邏輯器件等集成電路領域。
DIP（雙列直插式封裝）
采用雙列直插引腳，支持塑料或陶瓷材質，適合手工焊接，常用于傳統邏輯 IC、存儲器及微機電路等領域。
PLCC（塑封 J 引線芯片封裝）
呈正方形外形，四周引腳向內彎曲，尺寸緊湊、可靠性高，適用于通信設備等高密度 SMT 場景。
TQFP/PQFP（四角扁平封裝）
TQFP 為薄型封裝，PQFP 則引腳更密集（通常超 100 個），二者均優化了空間利用率，適合高密度集成電路，如 FPGA 和網絡器件。
TSOP（薄型小尺寸封裝）
引腳分布在芯片兩側，寄生參數低，適合高頻應用，廣泛應用于內存模塊和消費電子產品。
BGA（球柵陣列封裝）
底部焊球矩陣實現高引腳密度，散熱性能優異，體積僅為 TSOP 的 1/3，適用于現代 CPU、GPU 及高集成度芯片。
